电路?；ぃ旱缍毕啾；さ缏吩矸治?/h2>

发布时间：2014-11-09 责任编辑：sherryyu

【导读】学电气的童鞋都会碰到电动机缺相的情况，但是如何去保护电动机缺相的情况呢？这必须要在彻底了解电动机缺相?；さ缏吩淼幕∩喜拍苌杓瞥鱿喙氐?a target="_blank" style="text-decoration:none;" >电路?；?/a>，你说对吧？

电动机缺相?；さ缏吩硗迹?/div>

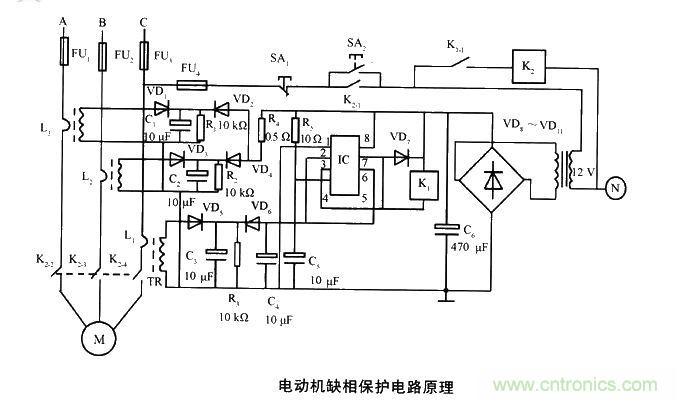

电动机缺相保护电路原理图
M是三相电动机，A、B、C是三相供电线路，N是中线。L1、L2、L3是3个电流互感器。TR是供NE555工作的小功率降压电源变压器。由IC构成的单稳延时电路，是受三相电流互感器输出控制。K1是小功率继电器，用于控制交流接触器K2。SA1是手动断电按钮开关，SA2是手动通电按钮开关。C1～C5均为10 uF／25 V电容。C 4 7 0 pF／ 1 6 V。

正常情况下，SA2按通后Κ，吸动向M提供三相电。同时，IC加直流电源电压12 V，其2脚与4脚、6脚电位由于C5的充电而使电位上升，3脚与7脚输出低电平，K1吸动，K2也吸动。过0．1s左右，IC的2脚、6脚及4脚充电至高电平，K1和K2继续吸动，向M供三相平衡电。这时L1至L3初级分别流过三相电流，各自次级有输出电压，使IC的2脚与6脚保持高电平，因此?；さ缏凡欢?，不影响M正常运行。

如果三相供电只要有一相缺失时，L1至L3的次级相应有零电压出现。这样就会使IC的2脚与6脚始终为低电平，因此3脚与7脚输出高电平，使K1和K2相继释放，M断电得到?；ぁ?/div>

?
