【导读】本文介绍的是一款直流电源防雷电子电路设计图，该电路采用常规的两级设计方式，第一级用来吸收较大的浪涌，后级采用TVS来对残压进一步的吸收。详情请看下文。

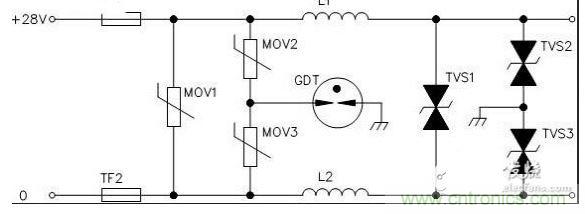

采用常规的两级设计方式，第一级用来吸收较大的浪涌，后级采用TVS来对残压进一步的吸收。第一与第二级之间采用电感进行退耦，起到延时的作用，这样可以保证MOV可以比TVS先动作。u 前级共模采用压敏与气体管相结合的方式；u 前级差模采用压敏、温度保险相结合的方式，温度保险可以消除压敏失效短路时火灾的发生。

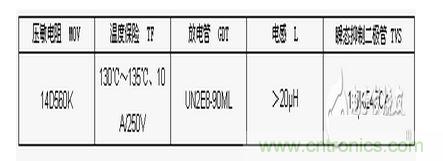

元件选择：压敏电阻 MOV温度保险 TF放电管 GDT电感 L瞬态抑制二极管 TVS14D
前级共模采用压敏与气体管相结合的方式；
前级差模采用压敏、温度保险相结合的方式，温度保险可以消除压敏失效短路时火灾的发生。
元件选择：
