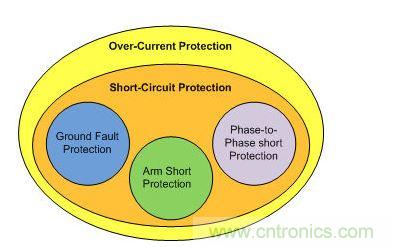

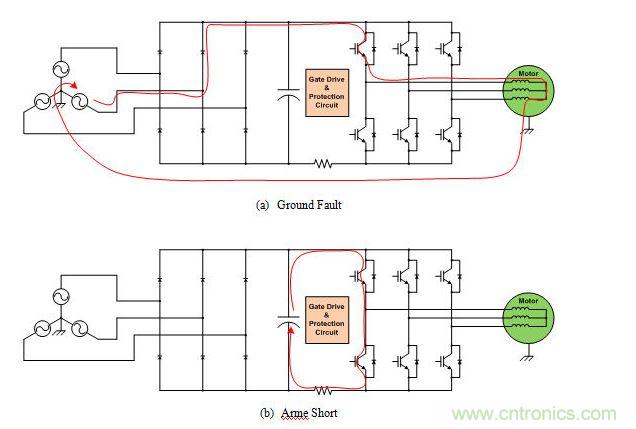

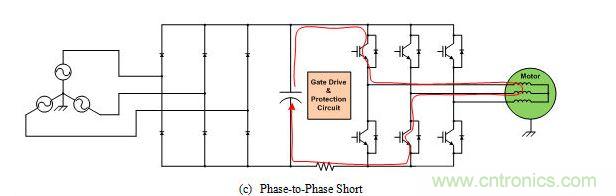

图2表示不同的短路模式和电流路径。如图2(a)所示，当电机绕组短接至电机壳体（通常接地）时，或者当电机电缆短接至接地时，则发生接地故障。图2(b)表示桥臂短路，指高侧IGBT和低侧IGBT同时意外导通并产生极高电流的情况。图2(c)表示相间短路，当不同相间的电机绕组短路时发生。所有三个示例中，电流幅度因电流路径（包括IGBT本身的）阻抗而受限。



图2：短路电流路径



无论面对什么类型的过流情况，如何设置保护电流大小都很关键。要解决这一问题，首先应识别系统中最脆弱的部件。在大多数情况下，IGBT将早于续流二极管受损，因为，当变频器将功率传递至电机时，更容易发生过流情况。那么，是否应该将OCP跳变值设为IGBT能够处理的最大电流？ 这取决于系统采用的控制方法。在伏特/赫兹控制中（广泛用于感应电机应用），启动时的电流值无法精确预测。另一方面，如果采用磁场定向控制这样的电流控制方法，则特定应用中电机的最大电流值是众所周知的。如图3所示，为此值添加一些裕量将成为OCP触发大小的良好参考点。例如，带FOC的电冰箱使用的永磁电机，其额定电流为1A rms，但是，在初始启动冷却期间，可承受120%的过载达10分钟。此情况下，最大峰值电流为1 A rms * 120% * Sqrt(2) = 1.7 A峰值。考虑电流控制过冲裕量，可选择+/- 2 A作为控制中的电流反馈范围。接着可将2.5 A设为OCP跳变点。即使在变频器电路中采用饱和电流为30 A的5 A IGBT，电流跳变点也不需要设为10 A或更高。高电流跳变点可能造成电机消磁。如果有固定时间的过载能力，可执行I2T?；だ床钩銸CP。

图3：OCP点与其它电流大小的关系



另一方面，SCP侧重于IGBT故障。Fairchild SPM智能功率?？橹械腎GBT具备卓越的短路性能，但如果不能在几微秒内安全关断，仍可能受损。因此，应配置延迟时间固定在几微妙的硬件，而非通过软件实现。?；GBT免受短路损坏的最常见方法是通过电流检测电阻感测负直流总线电轨上的电流，如图4(a)所示，并将压降前馈至栅极驱动器，以便后者同时软关断IGBT。在短路条件下关断IGBT可能造成过大电压尖峰和闭锁故障。而软关断是克服这些问题最为有效的方法。对于额定功率高于5 Hp的变频器，电流检测电阻的选择相当有限，而Fairchild的SPM 2系列产品采用感测IGBT，其中配备感测发射极引脚，载流仅为实际发射极电流的一小部分。三个感测发射极相连，使电流通过外部电流检测电阻，如图4(b)所示。压降以相似的方法前馈至栅极驱动IC。

图4：使用电流检测电阻进行短路?；?/div>
