ESD问题及抑制解决方案

发布时间：2014-09-01 责任编辑：stone

【导读】人们日益重视电子产品在静电释放（ESD）情况下的可靠性。 在IC芯片制造间、电路板安装车间以及工作现场，ESD对终端产品的长效功能始终存在威胁。

什么是ESD？

静电放电（ESD）是两个物体之间的电荷转移现象。 最常见的实例就是当人走过地毯，然后触碰门的把手或文件柜等金属物体时出现的静电冲击。 在触碰点可以感觉到“冲击”，通常伴随有微小的火花和噼啪声。

什么是ESD？

图一 什么是ESD

ESD事件的产生过程从静电的生成开始。 当一种材料（本例中为人的鞋底） 与另一种材料（覆盖地毯的地面）接触后再分离时，就会产生一种电荷不均衡现象。 鞋底与地毯之间相互接触会使人的体表形成电子堆积，而地面由于释放电子而带上正电。

静电达到峰值前或人体与不同电势的物体表面（本例中为金属文件柜）接触前，其静电不断聚集。 然后，静电在静电放电事件中从人体转移走。

ESD不同于其他常见的过压事件（开关和瞬态浪涌），因为发生ESD时，电流和电压从零变为最大值的时间非常短暂。 ESD事件的上升时间短于1纳秒，而其他瞬态现象中达到峰值的时间则长于1微妙。

国际电工委员会（IEC）已开发出人为ESD事件的模型。该模型用于IEC测试，以确定（计算机、网络、手机、机顶盒等）是否存在ESD隐患。 测试规格量化了将ESD导入系统的方法以及定义ESD事件的各种电压和电流。 请再次留意ESD的上升时间有多快！

什么是ESD？

图二 ESD警示图标

ESD抑制解决方案

静电放电（ESD）危险与抑制简介

人们日益重视电子产品在静电释放（ESD）情况下的可靠性。 在IC芯片制造间、电路板安装车间以及工作现场，ESD对终端产品的长效功能始终存在威胁。
[page]

生产环境中的电路?；?/a>

在制造车间和电路板组装场所，人们通常使用两种策略来抑制ESD。 首先，在设计时将ESD?；そ峁谷诤系郊傻缏分?。 其次，通过防静电服装和环境改善（湿度/电离控制）等措施进一步增强对静电放电的耐受性。 如果执行得当，这些措施可以确保人体模型（HBM）、机器模型（MM）和充电装置模型（CDM）等ESD?；な盏搅己玫男Ч?。

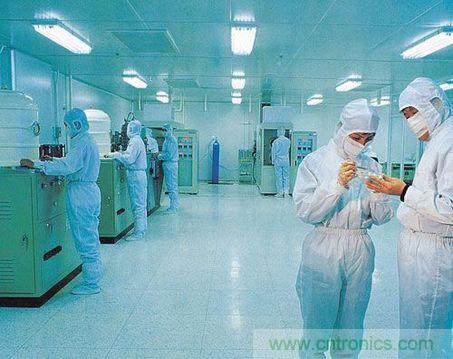

生产环境中的电路保护

图三 生产环境中的电路?；?/div>
终端产品使用中的电路?；?/strong>

能在HBM/MM/CDM情况下安全使用的电路难以保证其在实际ESD情况下依然没有问题；终端产品（PDA、计算机、手机等）可能深受ESD影响。 如IEC 61000-4-2试验规范中列出的由用户造成的ESD事故远比生产车间/组装厂的ESD事故严重。
?
