【导读】集成运算放大器输出电流如果过大就会出现烧毁的现象，所以设计集成运算放大器输出过流保护电路是很必要的。那么怎么设计这个过流?；さ缏纺?？这里分享一个放大器输出过流?；さ缏飞杓疲┐蠹也慰佳?。

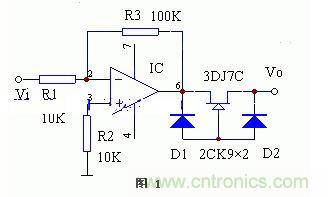

图1所示为集成运算放大器输出过流?；さ缏罚谝蚰持衷?如输出短路等)使集成运放输出过流时，?；さ缏芳闯珊懔髟?，使集成运放不至因输出过流而损坏。
图中，场效应管3DJ7按在集成运放输出端，并采用近似恒流源的接法。当电路工作正常时，场效应管呈现低阻抗，基本不影响电路的输出电压范围。当电路输出端短路时，场效应管呈现高阻抗，使电路输出电流得到了限制。
二极管D1的作用是，在电能输出负电压时，与场效应管一起构成恒流源。D2与D1相同，则是在电路输出正电压时，与场效应管一起构成恒流源。
场效应管应取其饱和漏源电流IDSS略大于集成运放输出电流的管子，因为大多数集成运放的输出电流都不超过±10mA，所以可选用如 3DJ6H、3DJ7G等管子。Idss不能取得过大或过小，如果Idss过大，?；ぷ饔迷蚧峒跞鮅dss过小，在集成运放输出电流稍大时，恒流源阻抗增大，限制了电路的输出幅度范围。
当电路输出幅度不大、负荷较轻时，可用一阻值为500Ω左右的电阻代替场效应管，也能同样取得理想的效果。
