大家知道，2Pro AC 器件将 PolySwitch 聚合物正温度（polymeric positive temperature coefficient, PPTC）过电流器件和金属氧化物压敏电阻（metal oxide varistor, MOV）元件集成在一个创新的热保护器件中，用于过电压故障中的过电流?；ず偷缪贵槲?。采用这种单一器件可以帮助制造商满足行业测试要求、减少元件数目并提高设备可靠性。

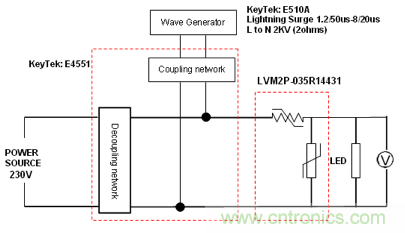

2Pro AC 器件一个常见的应用是 LED 照明，其雷击的?；ひ蠖夹∮?2kV surge，2Pro AC 正好可以防护 2kV 的雷击。下图是不久前网友调试的一块客户 LED 电路板示意图，雷击要求是 2kV，把 2Pro AC 放置于 LED lighting 电路输入端，再加上雷击波形发生器和交流耦合。
但是奇怪的事情发生了！打完 2kV surge 之后，LED 灯不亮了，由于电路板还是通着220V 电源，明显这次 2Pro AC 没有?；ず蠹兜那酒?，经检查驱动芯片后发现确实是损坏了。后来降低到 1kV surge，还是通不过，驱动芯片还是被打坏。笔者就此分析了一下客户的电路，发现客户电路的拓扑是采用的单级 PFC 结构，其好处是电路比较简单，并且可以达到较高的 PFC 值。但是电路中没有采用电源开关电路中常见的电解电容（一般取 47uF/400V 左右），取而代之的是小电容值的高压电容。正是由于没有了这个大电解电容，导致了单级 PFC 结构电路的防雷击能力大幅降低，雷击 surge 发生的时候就损坏了驱动芯片。也可以说，2Pro AC 是和大电解电容一起协调配合才能通过 surge 脉冲，同时也?；ち撕蠹兜牡缱拥缏?，缺少哪一个保护性能都会大打折扣。
从以上案例分析可以看出，2Pro AC 器件通过客户的 surge 要求是与客户端的电路拓扑息息相关的。客户端 PCB 板需要 2Pro AC 来进行雷击?；ぃ?2Pro AC 也需要客户端电路（如电解电容）一起配合来?；ず蠹洞嗳醯牡缱酉呗贰Ｋ砸欢ㄒ菘突У木咛宓缏泛陀τ貌拍苁迪挚煽康牡缏贩览谆鞣桨?。
