随着开关电源高效和简单的设计，它的应用领域越来越广泛，然而在开关电路中选择合适电感并非容易的事情，Bourns公司拥有丰富的电感产品应用开发经验，这里将结合自身产品来介绍电感的应用和选择。
电感的工作原理

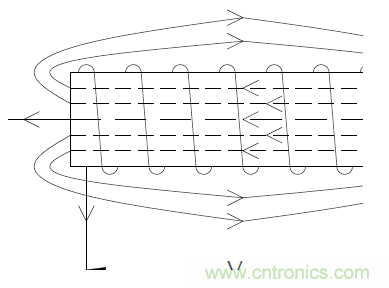

法拉第电磁感应原理

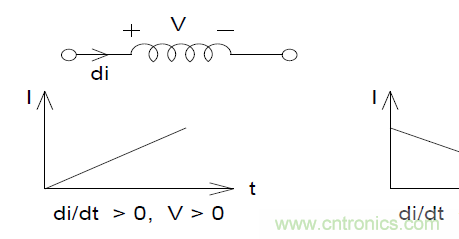

e=-NdΦ/dt=-Ldi/dt
电流通过导体产生磁场电感中的电压是瞬态变化的，而电流在给定时间内是联系变化的。
电感–存储能量
额定电流
电感通过的稳定直流电流值，其会引起温度电感温度升高20到40摄氏度不等。
反应电感功耗的基准（仅适用于交流纹波电流比较小，磁芯损耗可忽略的的情况）
损耗
P=I2R+磁损
磁损：材料，纹波电流，开关频率，感值，磁芯横截面积
[page]
饱和电流
电感值下降5%-35%时能通过的最大电流值，其值可以作为衡量电感承受电流能力及存贮能量的标准。
如何在已知情况下选择电感

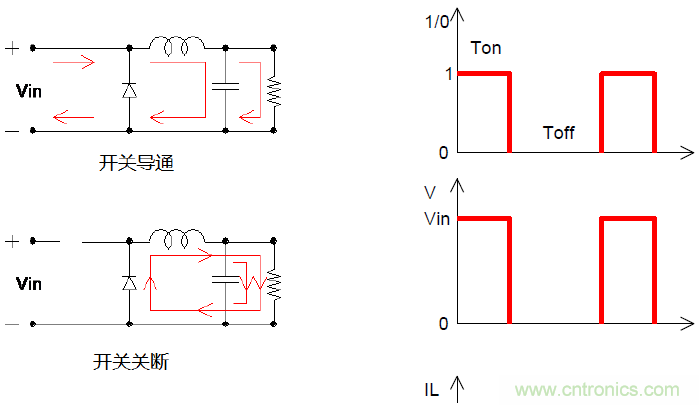

例如：开关电源中，Vin：8–12V；Vo：5V；Io：0.5–2A；开关频率：250KHz；电流连续模式:电感电流不会在放电过程中下降到零
我们可以得出：
1.总的开关周期:T=1/fT=4us@f=250KHz
2.最小的占空比:Dmin=Vo/Vin(max)Dmin=0.2@Vo=5V,Vin(max)=25V
3.导通时间:Ton=4x0.2=0.8us
4.纹波电流：不大于输出电流的30% dI=0.6A
5.电感上的电压为:V=12–5–1=6VMax.
6.最小的感值:V=LdI/dtLmin=Vdt/dI=6x0.8x10-6/0.6=8uH
7.选择的感值:电感值通常有±20%精度，并且在额定电流的情况下有10-35%的降额 L=8/(0.8x0.65)=15.4uH>>18uH

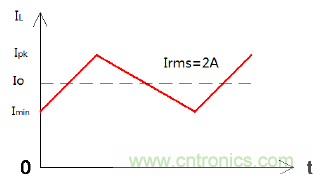

8.峰值电流:Ipk=Io(max)+dI/2Ipk=2+0.6/2=2.3A

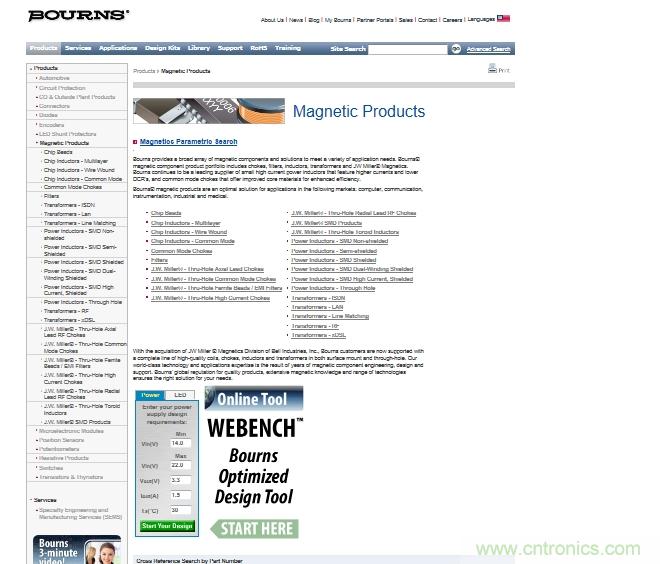

大家也可以登录Bourns官方网站进行在线电感选型。
