中心议题：
- 三种HDMI端口ESD?；し桨付员?/strong>
HDMI在单条线缆上结合音频与视频协定的高速数字数据接口，在手机、计算机等众多设备之间互连广泛，有哪些方案可以保证HDMI端口ESD保护的有效性，同时又不影响信号的完整性呢？本文集合了三种安森美最新的HDMI端口ESD防护方案。
高清多媒体接口 (HDMI)是一种在单条线缆上结合音频与视频协定的高速数字数据接口，能在手机、计算机、蓝光播放机、机顶盒(STB)、汽车、液晶电视等众多设备之间互连。

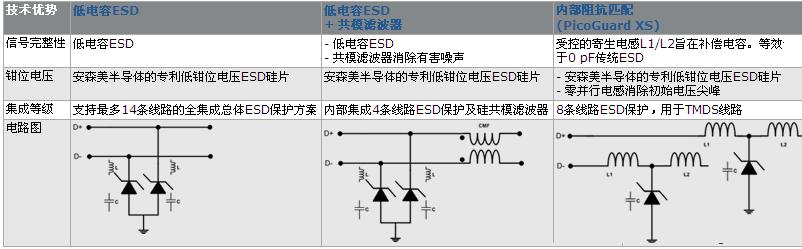

下图为三种HDMI端口ESD?；し桨福?br />
低电容ESD保护、低电容ESD + 共模滤波器、匹配内部阻抗ESD?；icoGuard XS®
低电容ESD保护

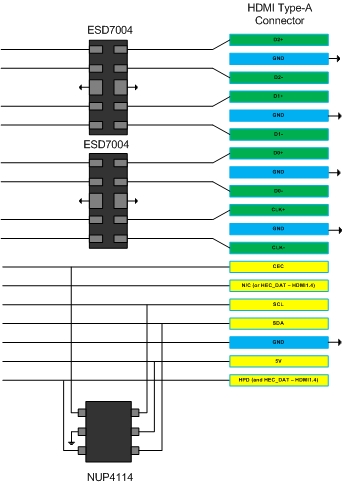

ESD7004: 低电容ESD?；ざ?nbsp; MG2040

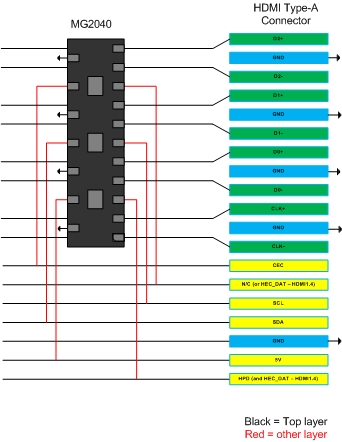

MG2040：MediaGuard全集成方案、含以太网?；?HDMI1.4)、回驱电流?；?br />
下页内容：低电容ESD + 共模滤波器
[page]

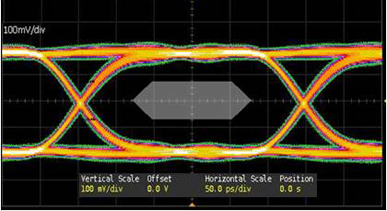

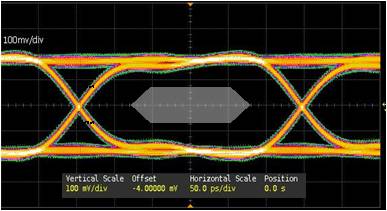

HDMI 1.3 & 1.4 = 3.4 Gbps 不带ESD HDMI 1.3 & 1.4 = 3.4 Gbps 带ESD
低电容ESD + 共模滤波器
特性/优势
0.4 pF

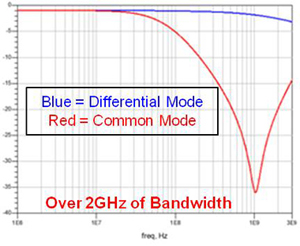

差模(DM)插入损耗 – 1.0 dB @ 500 MHz
共模(CM)抑制 – 15 dB @ 500 MHz

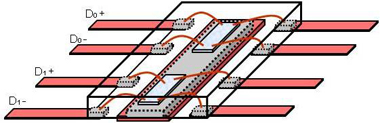

流经高速线路上的布线
业界领先的低钳位电压

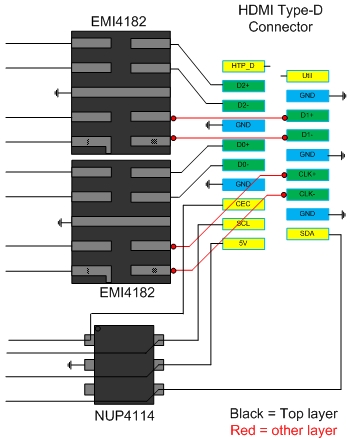

EMI4182: 集成ESD?；さ墓材Ｂ瞬ㄆ?br />

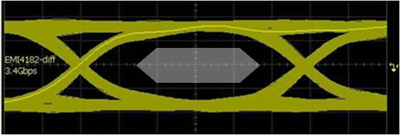

HDMI 1.3 & 1.4 = 3.4 Gbps
下页内容：匹配内部阻抗ESD保护PicoGuard XS®
[page]
匹配内部阻抗ESD?；icoGuard XS®
特性/优势
100 Ω内部阻抗匹配
零并行电感 = 没有线缆导致的ESD电压尖峰
业界领先的低钳位电压

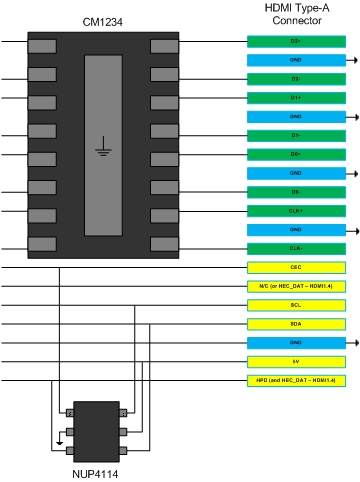

CM1234: PicoGuard XS® ESD 钳位阵列
