- 晶闸体半导体放电管选型指南
TSS 晶闸体半导体放电管是一种并联于线路中的开关型过压保护器件,平时处于开路状态，一当有异常的过电压脉冲，达到其击穿电压时，会迅速的由高阻状态变
为低阻状态，会把瞬间的浪涌电流旁路而泄放掉，由于负阻的效应，而此时二端的电压小于4V 以下，一当异常电压消失，立即恢复到高阻状态。
• 是一种开关型的?；て骷亲ㄓ糜谕ㄑ感藕畔呗方蟹阑?br />
• 存在分立式元件与阵列式元件二种
• 反应速度快小于 1nS
• 一般电压规格大约只有 6/8、25/30、58V/64、65V/72、75V/90、90V/110、120V/130、140V/150、170V/180、190V/230、220V/260、275V/310、320V/350
• 具有精确的导通击穿电压
• 电容值一般只有几十 pF、AA 代表电容
• 漏电流低，一般在几个 uA 级

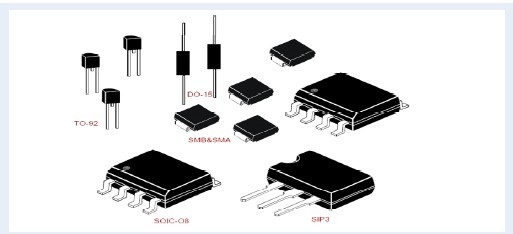

• 封装多样化，SMA、SMB、TO-92、DO-15、DO-27 SOIC-08 等可实现在不同位置、空间、上实现灵活的?；?br />
• AA/TA 系列为SMA，SA/SB/SC 为SMB，L 第列的为DO-15/DO-27，E 系列的为TO-92，
为了满足更高防雷浪涌等级的要求，君耀可生产10/1000uS 150A、200A 系列的产品；
同时为了能适应更高频数据信号线路上的应用，电容值可达25PF、16PF、10PF以下低电容值系列的产品以满足其高频数据线路上的应用?；?

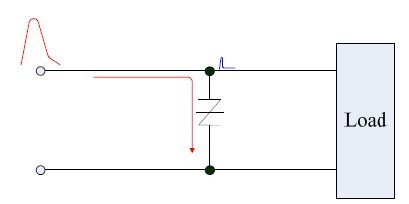

晶闸体半导体放电管工作原理示意图如下：
TSS 晶闸体半导体放电管广泛应用于半导体及敏感器件的?；?，通常用于通迅信号线电路的浪涌?；?，以?；て淠诓康腎C 免受瞬间过电压的冲击和破坏.
• 数据线?；?br />
• RS232/RS422/RS485 分界面卡
• xDSL 和ISDN、HDSL 传输设备
• 用户前端设备，如：电话、调制解调器等
• Central office line cards
• T1/E1
• PBX 和其它交换设备
君耀 TSS 半导体放电管产品符合于RoHS WEEE 相应的条款并通过相应的检测机构检验，满足其相应的测试标准：UL60950、GR1089、ITU K21、IEC61000-4-5、IEC61643-341、GB/T8802.341 等标准。

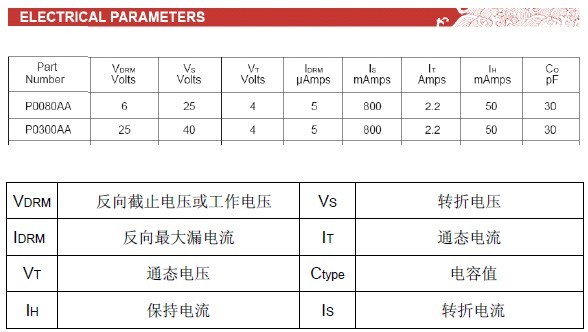

TSS 半导体放电管选型原则
• VDRM：截止电压必须大于被?；さ牡缏返淖畲蠊ぷ鞯缪?br />
• VS：转折电压必须小于设备能承受的最大瞬态峰值电压
• IH：维持电流必须大于设备的工作电流和短路电流
• C：寄生电容根据电路所允许的插入损耗或信号传输的频率
• 浪涌电流的选择根据电路或浪涌测试标准要求进行不同等级的选择
