- 主变差动保护分析
- 主变差动?；さ脑碛胗τ?/strong>
主变差动?；し治?br />
在主变差动?；に玫缌骰ジ衅餮≡袷?，除应选带有气隙的D级铁芯互感器外，还应适当地增大电流互感器变比，以降低短路电流倍数，这样可以有效削弱励磁涌流，减少差动回路中产生的不平衡电流，提高差动?；さ牧槊舳取Ｕ舛员苊獗；で夤收?，尤其是最严重的三相金属性短路而导致的主变差动保护误动作尤为有效。下面将通过实例进行分析：
实例：一台三相三绕组降压变压器，容量Se=40.5MVA，电压110±2×2.5%kV/385±2×2.5%kV/11kV，接线方式：Ydd11-11，变压器额定电流：213A/608A/2130A。主变差动?；げ捎肂CH-2型差动继电器?；炯扑闳绫?所示，已确定110kV侧为基本侧。
主变差动?；げ糠终ㄖ等缦?计算过程略)：
差动线圈的计算匝数：Wcd.js=6.3匝，实际匝数向下取整，取Wcd.js=6匝；
继电器的实际动作电流：Idz=10A；
灵敏度K1m=2.1。
该变电所曾发生10kV线路出线处因外力破坏导致三相金属性短路，10kV线路电流速断动作，相继引起主变差动?；の蠖?。我们初步分析因短路点离?；ぬ质亲钛现氐娜嘟鹗粜远搪?，短路电流极大，当外部故障切除，电压恢复时，出现数值很大的励磁涌流，从而使差动回路产生的不平衡电流大于整定电流值而导致主变差动?；の蠖鳌５绻岣弑；ざㄖ?，如保护定值增大为11A，则灵敏度变小K1m=1.91＜2，不能满足灵敏度的要求。

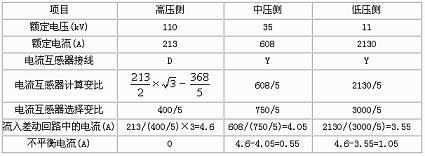

表1
后经综合分析，认为采用BCH-2型具有速饱和变流差动继电器来避免励磁涌流存在一定缺陷。从励磁涌流的特性看，对三相变压器，电压恢复时，至少有两相出现程度不同的励磁涌流，即三相励磁涌流中可能有一相没有非周期分量，这时速饱和变流器将失去作用。分析?；ざㄖ?，差动?；さ缌骰ジ衅鞅浔妊〉糜行┢停仪饔诒ズ?。这样当发生最严重的三相金属性短路时，电流互感器因饱和其误差增大，不但增大不平衡电流，而且使电流互感器严重过载。而增大电流互感器变比，可降低短路电流倍数，减少差动回路中的不平衡电流，因而能有效地削弱励磁涌流和区外故障产生的不平衡电流。
根据以上分析，采用增大电流互感器变比的方法，其数据如表2所示(与表1相同部分略)。
表2
主变差动保护部分整定值如下(计算过程略)：
差动线圈的计算匝数：Wcd.js=8.1匝，实际匝数向下取整，取Wcd.js=8匝；
继电器的实际动作电流：Idz=9A；
灵敏度K1m=2.44。
由表1、2及部分整定数据可知：电流互感器变比增加后，其二次电流110kV侧由4.6A减为3.69A，35kV侧由4.05A减为3.38A，10kV侧由3.55A减为2.66A；差动回路中的不平衡电流：35kV侧由0.55A减为0.31A，10kV侧由1.05A减为1.03A；灵敏度由2.1增为2.44。即减少了电流互感器二次回路电流和差动回路中的不平衡电流，提高了?；ぷ爸玫牧槊舳?，使主变差动?；で夥⑸钛现氐娜嘟鹗粜远搪肥保缌骰ジ衅鞑恢掠谘现毓囟刮蟛钤龃?，有效地削弱励磁涌流和区外故障产生的不平衡电流。该所自增大电流互感器变比后，10kV线路再发生类似短路故障时，主变差动?；ぴ傥次蠖?。
为防止主变差动?；ひ虿黄胶獾缌鞯挠跋煸斐傻谋；の蠖鳎谘≡癖；び玫缌骰ジ衅魇?，除应选带有气隙的D级铁芯互感器外，适当增大电流互感器变比，这样可以降低短路电流倍数，减少差动回路中产生的不平衡电流，有效削弱励磁涌流，提高差动?；さ牧槊舳取Ｕ舛员苊獗；で夤收?，尤其是最严重的三相金属性短路而导致的主变差动保护误动作不失为有效的方法之一。
