PolySwitch元件动作?;ぬ匦苑治?/h2>

发布时间:2009-11-20

中心议题:
  • PolySwitch元件的动作保护特性
  • ?;なP偷慕?/strong>
  • 确定临界点位置

PolySwitch自恢复
保险丝是美国瑞侃(Raychem)公司生产的一种新型元件,由聚合物掺加导体而制成。聚合物基导电复合材料中往往具有正温度系数(PTC)效应,即材料的电阻随温度上升而增大,并且在聚合物的熔点附近急剧增大,具有热敏开关特性。

PolySwitch元件在过电流情况下温度急剧上升,电阻迅速增大,将回路电流降到足够小,电路如同开路,从而使电路受到?;ぁ5惫缌飨?,PolySwitch元件的温度降低,电阻恢复常态,以允许电路正常工作。由于PolySwitch元件具有自动恢复的特性,通常情况下无需更换,与传统的保险丝相比具有很多优点,因此在民用和工业领域得到广泛应用。

PolySwitch元件是非线性元件,且对环境温度敏感,不同的应用范围要选用不同的元件。选用PolySwitch元件的通常方法是采用查表法,其手续繁杂,精度不高。本文分析了PolySwitch元件手册中给出的动作保护特性曲线,根据其特点建立了PolySwitch元件动作?;ぬ匦缘氖P?。经实验验证及曲线比较,证明根据该数学模型绘制的仿真曲线与PolySwitch元件手册中给出的动作?;ぬ匦郧咝翁恢拢矣胧挡馐莼疚呛?。

PolySwitch元件的动作?;ぬ匦?/strong>

PolySwitch元件有多种系列产品,其产品特性各不相同。以常用的RXE系列元件为例,其20℃时的电气特性如表1所示。

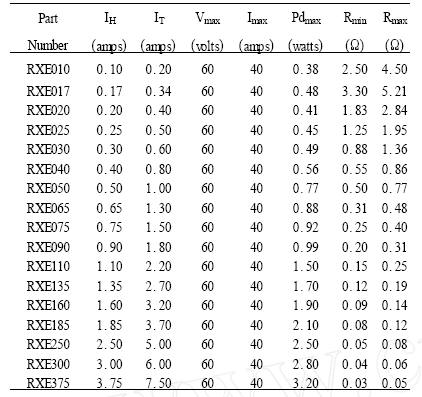

表1 RXE系列元件20℃时的电气特性


表1中各符号的含义如下:
IH:20℃环境温度下的最大工作电流
IT:20℃环境温度下PolySwitch元件启动保护的最小电流
Vmax:PolySwitch元件的最大工作电压
Imax:PolySwitch元件能承受的最大电流
Pdmax:PolySwitch元件动作状态下的最大消耗功率
Rmax:PolySwitch元件未动作前的初始最大阻值
Rmin:PolySwitch元件未动作前的初始最小阻值
由表1可知,该系列元件所能承受的最大电流为40安培,故障时启动?;さ淖钚〉缌魇亲畲蠊ぷ鞯缌鞯?倍。

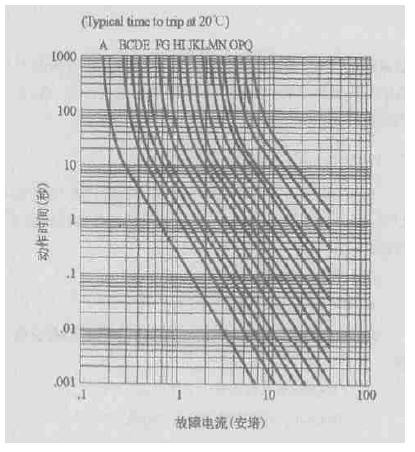

RXE系列PolySwitch元件20℃时的动作?;ぬ匦郧呒?。其中横坐标表示故障电流,单位为安培,纵坐标表示动作时间,单位为秒。两个坐标轴均为对数坐标。图中每一条曲线对应一个型号的元件,构成该系列元件的动作保护特性曲线簇。表2为图1中曲线标号与元件型号的对照表。


图1 RXE系列元件20℃时的动作?;ぬ匦郧?br />
在图1所示的对数坐标系中,每一条曲线都可看作由弯曲部分和直线部分连接而成,两部分的临界点位置随元件型号的不同而不同。由于各型号元件曲线的变化趋势基本相同,建立数学模型的方法也相同。
[page]

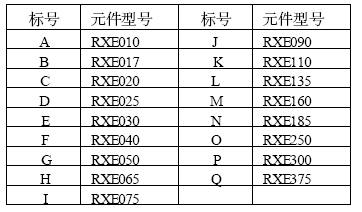

表2 曲线标号与元件型号对照表



数学模型的建立

在图1所示的坐标系中,PolySwitch元件动作?;ぬ匦郧哂赏淝糠趾椭毕卟糠至佣桑煞直鸾⑵涫P?。以M=RXE160的曲线为例,建立数学模型的具体步骤如下。

确定临界点位置

对图1中的曲线进行测量,可得到PolySwitch元件动作?;ぬ匦郧咄淝糠趾椭毕卟糠值牧俳绲阄恢?。对M=RXE160的曲线,测得的临界点位置约为I=4.3A。

直线部分

由表1可知,RXE系列PolySwitch元件所能承受的最大电流为40A。该点与临界点之间为曲线的直线部分。设动作时间为t(秒),故障电流为I(安),考虑到横轴、纵轴均为对数坐标,两者之间应具有如下数学关系:

式中a,b均为常数。由图1直线部分曲线取若干特殊点,经计算机进行数学处理,得到a,b的具体数值:

a=813,b=22.54,

代入(1)式,可得直线部分的数学公式:



曲线部分

由于PolySwitch元件具有PTC效应,其动作?;ぬ匦郧卟糠值氖P涂刹慰糚TC器件的阻温特性来建立。该类特性的数学模型可采用幂函数或对数函数的形式。设其数学公式具有如下形式;


式中t0,I0,b均为常数。由图1曲线部分曲线取若干特殊点,经计算机进行数学处理,得到t0,I0,b的具体数值:

t0=-38.93,I0=4.42,b=-1.83,

代入(3)式,可得曲线部分的数学公式:


 (2)式和(4)式共同组成RXE160元件的动作?;ぬ匦允P汀A教跚咴诹俳绲阄恢闷交?。

实验结果

为验证RXE160元件动作保护特性数学模型的正确性,将RXE160元件接入直流电源保护电路中进行实际测试,得到实验数据如表3所示。

表3 实验数据


将实验数据与数学模型曲线绘制在同一坐标系中,如图2所示。图中的曲线为根据(2)式和(4)式绘制的仿真曲线,图中的点为实测数据点。为了方便比较,曲线的横轴、纵轴均采用了对数坐标,所用软件为Matlab6.0。比较图1和图2可知,该仿真曲线与PolySwitch元件手册中给出的动作?;ぬ匦郧咝翁恢?,且与实测数据点之间基本吻合。其他型号曲线的数学模型可按照上述方法分别建立。


图2 RXE160动作?;ぬ匦苑抡媲?20℃)

受元件特性曲线精度的限制,采用查表法选择PolySwitch元件使用不便,而且精度不高。本文根据PolySwitch元件动作?;ぬ匦缘奶氐?,建立了PolySwitch元件动作?;ぬ匦缘氖P?,较好地解决了这一问题。实验表明,该仿真曲线与PolySwitch元件手册中给出的动作?;ぬ匦郧咝翁恢?,实测数据与根据数学模型绘制的曲线基本吻合。
?
