【导读】控制变压器是一种专门用于电气控制线路中的变压器，主要功能是提供适当的电压给控制设备（如继电器、接触器等），同时提供电气隔离，以?；と嗽焙蜕璞赴踩?。其工作原理基于电磁感应定律，通过初级绕组和次级绕组的匝数比来改变电压。当交流电通过初级绕组时，在铁芯中产生交变磁通量，进而在次级绕组中感应出电动势。
在工业自动化和智能电网领域，控制变压器作为电能管理的核心器件，正经历着从传统电磁设计到数字化智能化的技术跃迁。

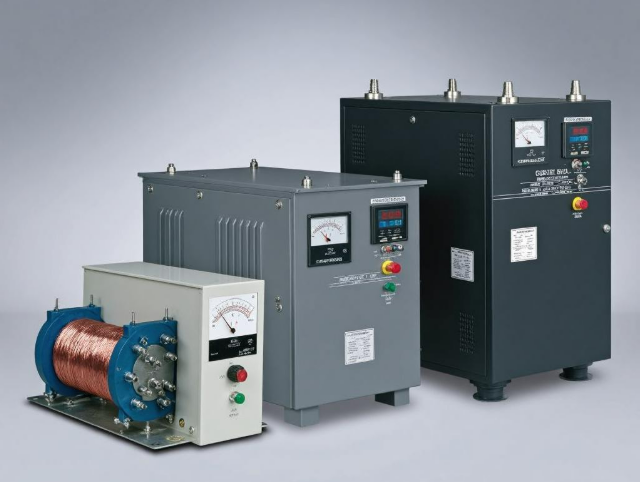

控制变压器是一种专门用于电气控制线路中的变压器，主要功能是提供适当的电压给控制设备（如继电器、接触器等），同时提供电气隔离，以?；と嗽焙蜕璞赴踩Ｆ涔ぷ髟砘诘绱鸥杏Χ?，通过初级绕组和次级绕组的匝数比来改变电压。当交流电通过初级绕组时，在铁芯中产生交变磁通量，进而在次级绕组中感应出电动势。
现代控制变压器采用非晶合金材料使空载损耗降低70%，平面变压器技术将厚度压缩至2.65mm，集成变压器IC将解决方案体积减少80%。
一、核心原理与技术演进
控制变压器的基础工作原理始终基于电磁感应定律，但当交流电通过初级绕组时，在铁芯中产生交变磁通量，进而在次级绕组中感应出电动势。
核心公式揭示本质：V为电压，N为绕组匝数。现代技术演进已从材料、结构、集成三个维度重构了传统变压器形态。
材料创新正推动能效边界。非晶合金铁芯变压器空载损耗仅为硅钢变压器的20%，特别适用于光伏电站等轻负载场景。而植物油绝缘介质以97%生物降解率解决环境污染难题，成为高海拔变电站新宠。
结构革命体现为平面变压器崛起。通过印刷电路板叠层绕线取代传统铜线绕组，平面变压器实现了高度集成（厚度仅2.65mm，较传统方案体积减小80%）、极致效率（转换效率达99.7%，整机效率超95%）和超低EMI（优化磁屏蔽设计通过CISPR 32 B级认证无需额外滤波器）。
二、优势特点与应用场景
控制变压器在工业领域具有多重优势：电气隔离保障人身设备安全；电压转换适配不同控制回路需求；抗干扰能力强，保证控制系统稳定运行；结构简单，维护方便且可靠性高。
BK系列机床控制变压器采用优质铁芯和绕组材料，具有体积小、重量轻、损耗低、效率高、无波形畸变、运行可靠及安装维护简便等优点，适用负载广泛，能承受瞬时超载，可长期连续工作。
应用场景广泛覆盖工业与民用领域：
工业控制：机床设备控制电路（如JBK系列）、生产线自动化系统、伺服电机驱动
特殊环境：海上风电升压变、轨道交通牵引系统、核电站用辐射耐受设备
三、成本分析与选型要则
控制变压器选型需平衡初始投入与长期运营成本，原材料占比超总成本60%。
铜铝替代策略：全铝线圈1250kVA比全铜便宜30%，但空载损耗高1.8%，年电费多支出2.4万元
能效溢价计算：一级能效SCB13比二级SCB11贵3万元，但年省电费3.65万元，回本周期仅8个月
选型避坑三原则：1. 材质验证：实测铜层厚度（国标≥2.5mm），拒绝1.8mm以下缩水版；2. 高频器件匹配：POE电源选250kHz工作频率变压器，分布电容需<10pF以降低损耗；3. 热管理设计：油浸式优先油循环散热结构，平面变压器需验证PCB铜箔通流能力。
SiC-MOSFET成为高频变压器驱动首选。选型需满足：ID额定值取峰值电流2倍，如0.66A工况选4A级SiC-MOSFET。
四、头部原厂竞争格局
全球控制变压器市场呈现技术分层，国际巨头垄断高端，国内企业聚焦差异化突破。认证壁垒是国内企业出海关键障碍。欧美市场对中国品牌存在供应链安全顾虑，德国、法国市场准入需通过VDE/UTE认证，周期长达18个月。

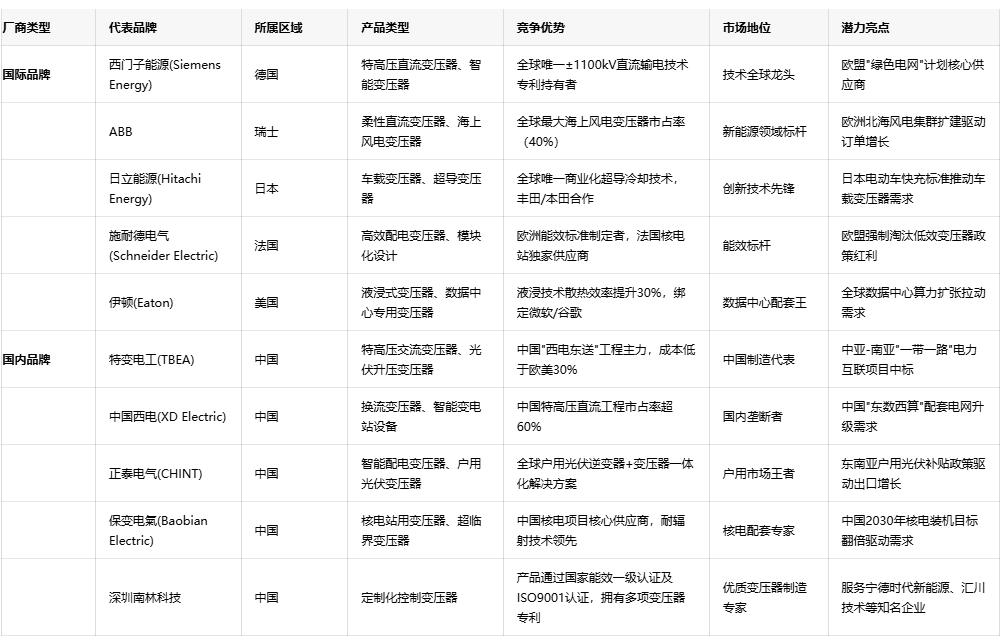

以下是国际和国内头部控制变压器厂商的综合对比表：
五、元器件选型与IC原厂
控制变压器的核心元器件选型直接影响产品性能和可靠性。IC芯片作为智能控制器的"大脑"，负责接收、处理和執行各种指令，确保设备能够正常运行。
从智能控制器各零部件的成本占比来看，IC芯片作为核心控制单元，成本占比最高，约為23%；分立器件紧随其后，占比达15%；PCB板作为电路连接的基础，占比10%；电容电阻等被动元件占比8%。
智能控制器常用的IC芯片主要包括微控制器（MCU）芯片、数字信号处理器（DSP）芯片等。2024年中国MCU市场规模达625.1亿元，较上年增长8.64%。预计2025年中国MCU市场规模将达到656.4亿元。
国际IC原厂品牌如德州仪器（TI）、英飞凌（Infineon）、意法半导体（ST）等在高性能控制芯片领域占据主导地位，而国内品牌如兆易创新、华大半导体、中颖电子等正在迅速崛起，尤其是在中低端应用领域已具备相当的市场竞争力。
六、创新趋势与未来发展
控制变压器技术正朝着三个主要方向发展：固态革命、智能诊断和材料创新。
GaN/SiC器件驱动固态变压器（SST）商业化。英伟达数据中心采用SST直接将13.8kV交流电转换为800V直流电，省去3-4级转换，效率突破96%，体积缩小90%。天风证券预测，2030年全球数据中心SST需求将达20GW，市场规模超100亿元。
智能诊断技术方面，福州大学团队通过微分解谱分离油纸绝缘多弛豫过程，消除温度对介电谱影响，使诊断准确率提升至98.7%。华北电力大学开发降阶算法，仅需3.4秒完成绕组温度场重构，较传统数值计算提速1000倍。
材料创新领域，非晶合金+植物绝缘油组合成为高原变电站标配。国网青海项目验证-40℃环境下，添加降凝剂的植物油绝缘系统可靠运行，生物降解率超97%。
控制变压器作为电能管理的核心组件，其技术发展正呈现高性能化、集成化和智能化趋势。选型时需综合考虑应用场景、技术参数、品牌信誉和全生命周期成本。
国际品牌在高端领域仍占优势，但国内厂商正凭借成本效益、快速响应和技术创新迅速缩小差距。未来，随着新材料、新工艺的应用以及智能化程度的提升，控制变压器将更好地满足工业4.0和智能电网对高效、可靠电力管理的需求。
