【导读】当数据速率突破56Gbps时，电源分配网络（PDN）的微小阻抗波动足以瘫痪整块高速板卡。本文将揭示从电容选型到叠层架构的系统级去耦方案，通过重构电流路径与阻抗控制模型，彻底解决电压塌陷与电磁干扰的行业顽疾。

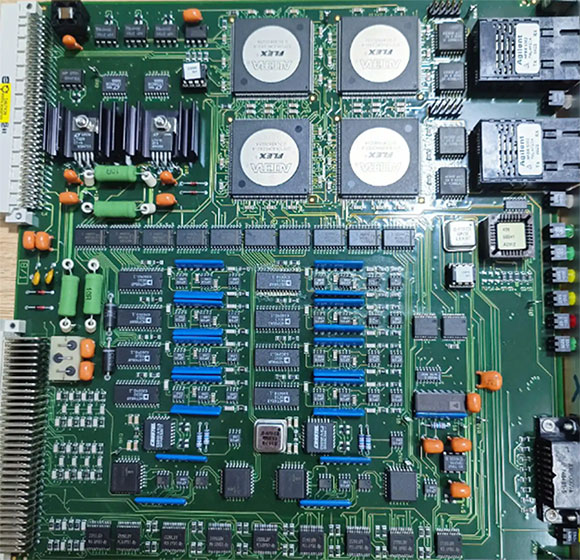

一、电容选型认知革命：打破容量堆砌迷思
传统方案的物理陷阱
早期工程师习惯并联多规格电容（10nF至1μF）试图覆盖全频段需求，实则陷入三重困局：
谐振点散射：不同容值电容的本征谐振频率分散，在1GHz频段形成锯齿状阻抗峰
寄生电感叠加：多个电容的等效串联电感（ESL）相互耦合，高频阻抗飙升逾2Ω
噪声反升悖论：某FPGA板卡添加100nF电容后，实测电源纹波反而恶化15%
科学选型新范式
? 封装同质化原则
统一采用0402/0201小型贴片封装，将单电容ESL压缩至0.2nH内
? 谐振频点聚焦法
基于芯片瞬态电流需求（ΔI/Δt）计算目标阻抗曲线，精选谐振点匹配的电容族群
? 三级防护圈布局
以BGA芯片为中心构筑梯度防线：
? 核心圈（1mm内）：10颗同批次0.1μF X7R电容形成高频屏障
? 缓冲圈（5mm层）：4.7μF钽电容组平抑中频纹波
? 输入防线：22μF电解电容吸收低频脉动
二、电流路径拓扑学：最小回流环控制术
经典失败案例解析
某8层通信板卡因布局失误引发灾难性后果：
? DDR4信号地弹噪声达120mV（超JEDEC标准2.4倍）
? 电磁辐射在3.5GHz频点超标8dB，被迫重新设计
三维优化方法论
垂直向叠层革命
理想架构遵循"信号层→地平面→电源平面→信号层"的黄金法则：
? 电源/地平面间距≤0.2mm，形成天然分布式电容（15nF/cm2）
? 介质材料介电常数Dk>4.2时，储能密度提升3倍
水平向布线铁律
? 高速信号正下方必须保留连续地平面
? 电源过孔与引脚间距≤1.5倍板厚（抑制涡流损耗）
? 严禁跨分割区布线（避免产生＞30mA回流电流）
工程实证效果
在112G光?？楸嘲迨凳┖螅?br node="[object Object]" class="markdown-custom-br" style="margin: 8px 0px; outline: none !important; --tw-border-spacing-x:0; --tw-border-spacing-y:0; --tw-translate-x:0; --tw-translate-y:0; --tw-rotate:0; --tw-skew-x:0; --tw-skew-y:0; --tw-scale-x:1; --tw-scale-y:1; --tw-pan-x: ; --tw-pan-y: ; --tw-pinch-zoom: ; --tw-scroll-snap-strictness:proximity; --tw-gradient-from-position: ; --tw-gradient-via-position: ; --tw-gradient-to-position: ; --tw-ordinal: ; --tw-slashed-zero: ; --tw-numeric-figure: ; --tw-numeric-spacing: ; --tw-numeric-fraction: ; --tw-ring-inset: ; --tw-ring-offset-width:0px; --tw-ring-offset-color:#fff; --tw-ring-color:rgb(59 130 246/0.5); --tw-ring-offset-shadow:0 0 #0000; --tw-ring-shadow:0 0 #0000; --tw-shadow:0 0 #0000; --tw-shadow-colored:0 0 #0000; --tw-blur: ; --tw-brightness: ; --tw-contrast: ; --tw-grayscale: ; --tw-hue-rotate: ; --tw-invert: ; --tw-saturate: ; --tw-sepia: ; --tw-drop-shadow: ; --tw-backdrop-blur: ; --tw-backdrop-brightness: ; --tw-backdrop-contrast: ; --tw-backdrop-grayscale: ; --tw-backdrop-hue-rotate: ; --tw-backdrop-invert: ; --tw-backdrop-opacity: ; --tw-backdrop-saturate: ; --tw-backdrop-sepia: ; --tw-contain-size: ; --tw-contain-layout: ; --tw-contain-paint: ; --tw-contain-style: ; display: block; content: ""; box-sizing: border-box;"/>? 信号过冲幅度降低72%
? 电源阻抗曲线全频段平坦化（0.8Ω@100MHz-10GHz）
三、PDN阻抗驯服术：从频域到物理的映射
三阶协同阻抗模型
低频域（＜100MHz）依赖电解电容组稳定基础电压
中频域（100M-1GHz）由MLCC阵列抚平电流纹波
高频域（＞1GHz）凭借平面电容吸收纳秒级突变
反谐振点消除实战
通过频域扫描定位阻抗凹坑频率
部署特定ESR电容抵消谐振峰
某GPU主板实施后谐振振幅衰减12dB
叠层电容倍增效应
当采用2盎司铜厚电源层时：
? 平面间隔0.1mm可使阻抗降低40%
? 介质损耗角正切值Df＜0.02时，高频稳定性提升3倍
四、EDA协同设计流：Altium实战指南
四阶闭环设计法
层叠预配置阶段
使用Stackup Manager构建≤4mil介质层对称结构
场效应仿真阶段
输入电容ESL/ESR参数生成三维阻抗云图
热区预判阶段
PDN Analyzer自动标记电流密度＞30A/mm2高危区
动态验证阶段
加载IBIS模型模拟毫秒级负载突变
企业级效能对比
经验驱动型设计通常需要6次以上迭代，首版故障率高达43%
采用EDA协同流将迭代压缩至2次内，故障率降至9%以下
结语：电源完整性的系统级破壁
PDN设计本质是能量传输的精密舞蹈——当0.2mm的平面对距化身缓冲带，当0402电容阵列构成高频卫士，56Gbps数据洪流方能安然奔腾。这不仅是电子工程的巅峰技艺，更是数字文明算力基石的生存法则。
