【导读】变压器作为电能转换与信号传递的核心元件，其不同拓扑结构决定了迥异的应用场景。在电力传输、设备安全和信号处理领域，自耦变压器、隔离变压器和脉冲变压器凭借各自独特的设计哲学，成为现代电力电子系统中不可或缺的三大基础元件。这三类变压器虽共享电磁感应原理，却在结构设计、性能参数和应用领域展现出根本性差异。
变压器作为电能转换与信号传递的核心元件，其不同拓扑结构决定了迥异的应用场景。在电力传输、设备安全和信号处理领域，自耦变压器、隔离变压器和脉冲变压器凭借各自独特的设计哲学，成为现代电力电子系统中不可或缺的三大基础元件。这三类变压器虽共享电磁感应原理，却在结构设计、性能参数和应用领域展现出根本性差异。
1 变压器基础与功能分化
所有变压器均建立在法拉第电磁感应定律之上，通过交变磁场实现能量传递。但当这一基本原理与不同工程目标结合时，便衍生出结构迥异的解决方案。自耦变压器采用单绕组设计，通过共用线圈实现电压变换，在相近电压等级传输中实现了材料节约和效率提升；隔离变压器坚持双绕组物理隔离，在输入与输出间构筑电气绝缘屏障；脉冲变压器则专注于瞬态响应特性，为高速脉冲信号提供传输通道与电压转换功能。这种功能分化直接塑造了三类变压器完全不同的技术形态和应用版图。
2 原理与设计差异
2.1 自耦变压器：电磁耦合的唯一路径
自耦变压器仅有一个绕组结构，其核心设计特征在于初级与次级共享部分线圈。在降压应用中，输入电压接入整个绕组（匝数N1），而输出电压则从绕组的一部分（匝数N2）引出。其电压变换遵循基本关系：V2/V1 = N2/N1。由于能量传递同时通过直接传导和电磁感应两种路径实现，当输入输出电压接近时（变比在0.5-2范围内），其优势尤为突出。
结构特点决定了自耦变压器拥有多重优势：
●材料节?。河胪萘克谱楸溲蛊飨啾?，铜线用量减少达30%-50%，硅钢片用量减少20%-40%
●效率提升：典型额定负载下效率可达98%-99.5%，比隔离变压器高2%-5%
●体积紧凑：同等容量下体积仅为隔离变压器的60%-70%，500kVA自耦变压器重量比隔离式轻约35%
然而，电气非隔离特性也带来应用限制：无法提供安全隔离保护，且会使电力系统短路电流增加，导致继电?；ど杓聘丛踊Ｒ虼私褂糜谛械票溲蛊鞯劝踩舾谐『?。
2.2 隔离变压器：电气隔离的刚性需求
隔离变压器采用完全独立的初级和次级绕组，绕组之间通过绝缘材料隔离，最小绝缘强度通常要求3kV以上。其核心价值在于建立了输入与输出间的电气隔离屏障，切断了两侧电路间的直接导电通路。
技术实现上包含多重保障：
●双重绝缘系统：绕组间采用聚酯薄膜或Nomex纸复合绝缘，层间耐压达6kV以上
●静电屏蔽层：特殊设计的法拉第屏蔽层置于初、次级间，有效抑制共模干扰
●高绝缘材料：H级绝缘系统采用耐温180℃的聚酰亚胺材料，确保长期可靠性
安全特性体现在：当人体接触次级单极时，因未形成回路不会触电。380V隔离变压器次级任一线与地电位差趋近于零，特别适合潮湿环境设备维修13。现代隔离变压器效率可达95%-98%，三相SG系列产品空载损耗可控制在0.3%额定容量以内。
2.3 脉冲变压器：瞬态响应的专业选手
脉冲变压器专为纳秒至微秒级脉冲信号传输而优化，其核心使命是在提供电气隔离的同时，保持脉冲波形完整性。与处理连续交流电的常规变压器不同，它必须应对瞬时高幅值信号和快速磁通变化。
关键技术突破点包括：
●磁芯革新：铁氧体(PC40/PC95)或纳米晶材料使工作频率扩展至MHz级，饱和磁通密度达0.4T以上
●绕组工艺：分段绕组或利兹线结构降低分布电容(可<5pF)和漏感(<2μH)，确保脉冲上升时间<50ns
●绝缘技术：层间聚酰亚胺薄膜耐压强度>100V/μm，可承受数千伏脉冲电压
在开关电源中，它可将5V/100kHz PWM信号转换为15V驱动脉冲，同时实现控制电路与功率MOSFET的隔离4。其独特价值在于解决了高速脉冲传输与电气隔离的矛盾需求。

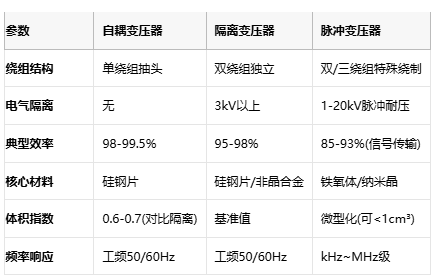

表：三类变压器核心设计参数对比
3 核心参数与应用对比
3.1 性能参数差异
电压适应能力呈现明显分化：自耦变压器适用于电压变化范围有限的场合，典型变比范围0.5-2；隔离变压器支持宽范围变比(0.1-10)，SG-40KVA型号可定制任意输入输出电压组合；脉冲变压器则专注于电压转换精度而非变比范围，其匝数比精度要求±1%以内。
频率响应特性方面，自耦和隔离变压器专攻工频(50/60Hz)应用；脉冲变压器则覆盖千赫至兆赫范围，磁芯采用高频铁氧体材料，工作频率可达100kHz-1MHz。
效率与损耗对比显著：自耦变压器因材料节省和损耗降低，效率可达98%-99.5%；隔离变压器因附加损耗，效率约95%-98%；脉冲变压器以信号保真度优先，效率通常为85%-93%，在雷达系统高压脉冲发生器中甚至更低810。
3.2 典型应用场景
自耦变压器的主战?。捍蠊β室觳降缍笛蛊舳?10kW以上)、电压相近的电网互联(110kV/220kV系统间)、交流调压设备。18脉冲自耦变压整流器在航空电源系统中表现突出：400Hz输入时THD可降至6.9%，整机效率达98%
隔离变压器的安全阵地：医疗设备供电(防微电击)、维修电源(特别是潮湿环境)、精密仪器电源净化。在380V配电系统中，△/Yo接法可消除三次谐波；Yo/△结构则能解决负载不平衡问题。地铁隧道等潮湿环境强制使用隔离变压器作为动力电源隔离屏障。
脉冲变压器的信号领域：
●开关电源MOSFET/IGBT驱动隔离
●医疗设备(除颤仪、X光机)中千伏级脉冲传输
●雷达调制器脉冲成形
●工业控制系统数字信号隔离
●以太网通信信号隔离
在IGBT驱动电路中，脉冲变压器可在100ns内传递15V门极驱动信号，同时耐受1500V以上的电位差。

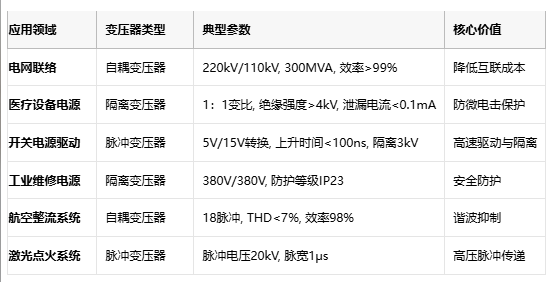

表：三类变压器的典型应用领域及代表性参数
4 选型决策要点
4.1 电气需求与安全考量
电压变换需求是首要决策因素：当输入输出电压接近且不需要隔离时，自耦变压器在成本和效率上具有压倒性优势；当需要安全隔离或大幅变比时，隔离变压器成为必然选择。在潮湿环境(如船舶、隧道)或医疗场所，隔离变压器的安全隔离功能不可或缺。
功率等级同样影响选择：自耦变压器在大功率传输(>500kVA)中优势明显，尤其是电压比接近1：1时；而低于1kVA的小功率场合，隔离或脉冲变压器更适用。三相40kVA隔离变压器在工业设备中广泛应用，其空载损耗可控制在150W以内。
4.2 信号特性与响应需求
对脉冲信号处理场景，必须评估：
●脉冲特性：上升时间(需<100ns选脉冲变压器)、脉宽(微秒级或毫秒级)
●频率响应：工作频率>10kHz时常规变压器无法胜任
●波形保真度：要求过冲<5%时需特殊磁芯设计
在雷达调制器中，脉冲变压器需在1μs内传递10kV高压脉冲，上升时间要求<100ns，此时纳米晶磁芯成为关键选择。
4.3 环境适应性设计
极端环境下需特殊设计：
●高温环境(>200℃)选用Fe-Cr-Al合金绕组+H级绝缘系统
●潮湿环境采用真空浸渍+硅胶封装
●腐蚀环境需不锈钢外壳+环氧树脂灌封
SG系列隔离变压器通过VPI真空压力浸渍工艺，可在-35℃至+45℃环境温度下稳定运行，适应95%相对湿度。自耦变压器在低温环境需特殊润滑剂防止触点冻结，而脉冲变压器在高温下需考虑磁芯居里温度点。
5 技术演进方向
5.1 自耦变压器：智能化与大功率
新一代自耦变压器聚焦于智能化调压与结构创新。电子式有载调压系统取代机械触点，实现无弧切换。共铁心恒变磁通结构突破传统设计限制，在220kV/110kV联络变压器中，可降低空载损耗15%，减轻重量20%6。在电力电子领域，18脉冲自耦变压整流器通过不对称设计，实现输入电流THD<7%，同时变压器容量仅为输出功率的18.34%。
5.2 隔离变压器：集成安全与多功能
现代隔离变压器向多重安全保护集成发展。温度实时监控（PT100传感器）、电弧光?；ぃü庀舜校⒕翟谙呒嗖獾裙δ艹晌叨吮昱?。SG系列集成过流?；た沙惺?倍额定电流1分钟，且能长期无人值守运行。在新能源领域，隔离变压器与光伏逆变器、储能变流器集成设计，提供直流分量抑制和故障电流快速切断功能。
5.3 脉冲变压器：高频与集成突破
脉冲变压器技术革命围绕高频化与集成化展开。LTCC（低温共烧陶瓷）技术实现MHz级微型脉冲变压器，尺寸仅3×3mm2。新型磁芯材料如非晶带材（1MHz下损耗<100mW/cm3）和碳基复合材料（饱和磁通密度>1T）突破传统限制。在电源?？橹校矫姹溲蛊饔隝C驱动电路集成封装，大幅提升功率密度。
表：三类变压器技术演进趋势对比
6 总结
自耦变压器、隔离变压器与脉冲变压器代表了电磁能量转换技术的三个重要分支。自耦拓扑以经济性和高效率见长，在大功率电压相近的传输中不可替代；隔离结构提供生命安全保障和纯净电源环境，是电气安全的最后防线；脉冲专家则专注于瞬态信号的精确传递，支撑着现代电力电子技术的核心控制。
随着技术融合趋势加速，三类变压器边界逐渐模糊——自耦变压器集成屏蔽层提升EMC性能；隔离变压器引入平面磁芯技术提高频响；脉冲变压器借鉴纳米晶材料提升功率容量。这种交叉创新将持续拓展变压器的应用疆界，在新能源、物联网、人工智能等新兴领域发挥更关键的作用。理解三类变压器的本质差异与核心价值，是电气系统优化设计与安全运行的基石。
