桃花源qm花论坛(品茶),凤楼阁论坛官网入口网址,一品楼品凤楼论坛最新动态,风楼阁全国信息2024登录入口

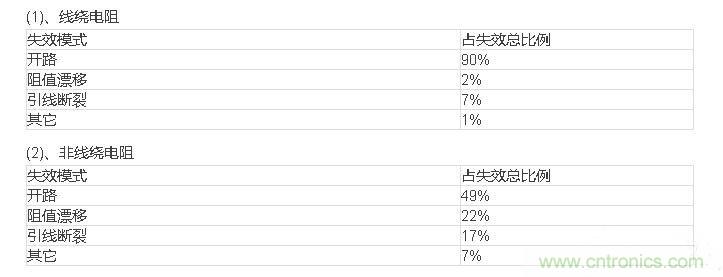

失效机理：是导致失效的物理、化学、热力学或其他过程。


1) 开路：主要失效机理为电阻膜烧毁或大面积脱落，基体断裂，引线帽与电阻体脱落。

2) 阻值漂移超规范：电阻膜有缺陷或退化，基体有可动钠离子，?；ね坎悴涣?。

3) 引线断裂：电阻体焊接工艺缺陷，焊点污染，引线机械应力损伤。

4) 短路：银的迁移，电晕放电。

电阻器失效机理是多方面的，工作条件或环境条件下所发生的各种理化过程是引起电阻器老化的原因。

(1)、导电材料的结构变化

薄膜电阻器的导电膜层一般用汽相淀积方法获得，在一定程度上存在无定型结构。按热力学观点，无定型结构均有结晶化趋势。在工作条件或环境条件下，导电膜层中的无定型结构均以一定的速度趋向结晶化，也即导电材料内部结构趋于致密化，能常会引起电阻值的下降。结晶化速度随温度升高而加快。

电阻线或电阻膜在制备过程中都会承受机械应力，使其内部结构发生畸变，线径愈小或膜层愈薄，应力影响愈显著。一般可采用热处理方法消除内应力，残余内应力则可能在长时间使用过程中逐步消除，电阻器的阻值则可能因此发生变化。

结晶化过程和内应力清除过程均随时间推移而减缓，但不可能在电阻器使用期间终止?？梢匀衔诘缱杵鞴ぷ髌谀谡饬礁龉桃越坪愣ǖ乃俣冉小Ｓ胨怯泄氐淖柚当浠颊荚柚档那Х种?。

电负荷高温老化：任何情况，电负荷均会加速电阻器老化进程，并且电负荷对加速电阻器老化的作用比升高温度的加速老化后果更显著，原因是电阻体与引线帽接触部分的温升超过了电阻体的平均温升。通常温度每升高10℃，寿命缩短一半。如果过负荷使电阻器温升超过额定负荷时温升50℃，则电阻器的寿命仅为正常情况下寿命的1/32?？赏ü坏剿母鲈碌募铀偈倜匝?，即可考核电阻器在10年期间的工作稳定性。

直流负荷—电解作用：直流负荷作用下，电解作用导致电阻器老化。电解发生在刻槽电阻器槽内，电阻基体所含的碱金属离子在槽间电场中位移，产生离子电流。湿气存在时，电解过程更为剧烈。如果电阻膜是碳膜或金属膜，则主要是电解氧化；如果电阻膜是金属氧化膜，则主要是电解还原。对于高阻薄膜电阻器，电解作用的后果可使阻值增大，沿槽螺旋的一侧可能出现薄膜破坏现象。在潮热环境下进行直流负荷试验，可全面考核电阻器基体材料与膜层的抗氧化或抗还原性能，以及?；げ愕姆莱毙阅?。

(2)、硫化

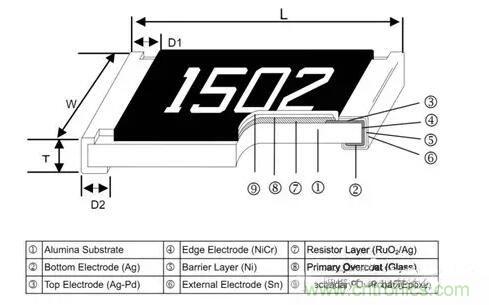

有一批现场仪表在某化工厂使用一年后，仪表纷纷出现故障。经分析发现仪表中使用的厚膜贴片电阻阻值变大了，甚至变成开路了。把失效的电阻放到显微镜下观察，可以发现电阻电极边缘出现了黑色结晶物质，进一步分析成分发现，黑色物质是硫化银晶体。原来电阻被来自空气中的硫给腐蚀了。

(3)气体吸附与解吸

膜式电阻器的电阻膜在晶粒边界上，或导电颗粒和黏结剂部分，总可能吸附非常少量的气体，它们构成了晶粒之间的中间层，阻碍了导电颗粒之间的接触，从而明显影响阻值。

合成膜电阻器是在常压下制成，在真空或低气压工作时，将解吸部分附气体，改善了导电颗粒之间的接触，使阻值下降。同样，在真空中制成的热分解碳膜电阻器直接在正?；肪程跫鹿ぷ魇?，将因气压升高而吸附部分气体，使阻值增大。如果将未刻的半成品预置在常压下适当时间，则会提高电阻器成品的阻值稳定性。

温度和气压是影响气体吸附与解吸的主要环境因素。对于物理吸附，降温可增加平衡吸附量，升温则反之。由于气体吸附与解吸发生在电阻体的表面。所以对膜式电阻器的影响较为显著。阻值变化可达1%~2%。

(4)氧化

氧化是长期起作用的因素（与吸附不同），氧化过程是由电阻体表面开始，逐步向内部深入。除了贵金属与合金薄膜电阻外，其他材料的电阻体均会受到空气中氧的影响。氧化的结果是阻值增大。电阻膜层愈薄，氧化影响就更明显。

防止氧化的根本措施是密封（金属、陶瓷、玻璃等无机材料）。采用有机材料（塑料、树脂等）涂覆或灌封，不能完全防止?；げ阃甘蛲钙淠芷鸬窖踊貉趸蛭狡宓淖饔?，但也会带来与有机保护层有关的些新的老化因素。

(4)、有机?；げ愕挠跋?/div>
