我们创立了TI E2E™社区，将它作为这样一个地方：工程师可来此直接向设计TI器件的工程师咨询与这些器件相关的技术问题。身为TI电机驱动器负责组的一名应用工程师，笔者经常查看电机驱动器论坛内容，以解决各种问题并对讨论发表意见。



在这个由五部分组成的博客系列中，笔者将重点介绍自己在TI E2E论坛看到的一些最常被问到的问题并集中讨论如何着手解决它们。



通过查看器件产品说明书，论坛上的许多问题都可迎刃而解。带“阅读手册”字样的导航标可从不同行业的许多名称旁经过，不过它的意义是完全一样的。虽然这听起来很简单，但知道如何浏览产品说明书能让您快速找到自己需要的信息。因此，让我们纵览一下TI电机驱动器产品说明书中一些较重要的部分。



首页



该产品说明书的首页能让您对该器件能做什么以及它是否适用于您的系统有一个大概了解。它包括器件名称、描述、特性、一个简单的图表和几个其它关键列项：



●     特性：该器件所具备的功能的亮点。这个部分通常包含与运行范围、器件集成、?；すδ芎透髦制渌邢钣泄氐男畔ⅲㄍ?）。

●     应用：这是一个常见应用（该器件专为这些应用而设计）的列表。它不是一个综合性列表。

●     描述：该器件及其功能的详细摘要。

●     器件信息：与该器件所采用的各种封装相关的信息（图2）。

●     图表：这些图表通常展示该器件的简化方框图或突出它的一个主要特性（图3）。



图1：典型的特性部分



图2：器件信息

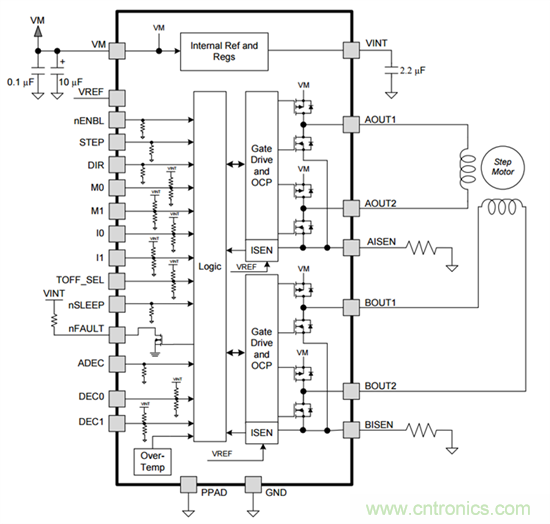

图3：方框图



建议的运行条件



建议的运行条件（图4）是关键的限制（在这些限制范围内器件才能工作）。电机驱动器产品说明书中应注意的重要项目包括下列内容：



●     电源电压范围。

●     低压差稳压器（LDO）外部负载电流。

●     输出电流能力。

●     最大输入频率。

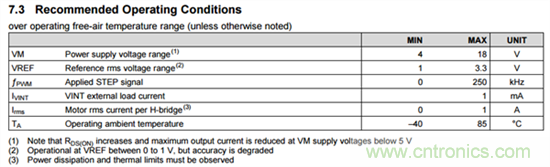

图4：建议的运行条件



电气特性



用该器件的参数和规格表来描述电气特性。这包括与稳压器输出电压、逻辑电压水平、定时规范、电流能力、RDS（on）和?；すδ芟喙氐男畔ⅰ?/div>
