使用双极性结型晶体管和NMOS晶体管的稳定电流源

发布时间：2021-03-05 来源：Doug Mercer 和 Antoniu Miclaus 责任编辑：wenwei

【导读】本实验旨在研究如何利用零增益概念来产生稳定（对输入电流电平的变化较不敏感）的输出电流。本文将重点讨论使用双极性结型晶体管(BJT)和NMOS晶体管的稳定电流源。

稳定电流源(BJT)

目标

本实验旨在研究如何利用零增益概念来产生稳定（对输入电流电平的变化较不敏感）的输出电流。

材料

●     ADALM2000主动学习?？?/div>
●     无焊面包板
●     一个2.2 kΩ电阻（或其他类似值）
●     一个100 Ω电阻
●     一个4.7 kΩ电阻
●     两个小信号NPN晶体管（2N3904或SSM2212）

说明

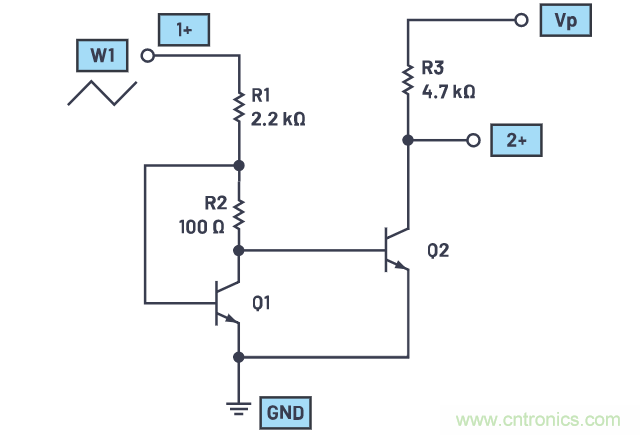

BJT稳定电流源对应的电路如图1所示。

使用双极性结型晶体管和NMOS晶体管的稳定电流源
图1.稳定电流源

硬件设置

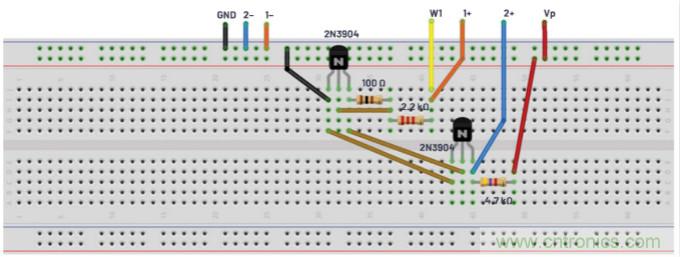

面包板连接如图2所示。W1的输出驱动电阻R1的一端。电阻R1和R2以及晶体管Q1按照 2020年11月StudentZone文章所示进行连接。由于Q2的VBE始终小于Q1的VBE，因此可能的话，从器件库存中选择Q1和Q2满足条件——在相同集电极电流下，Q2的VBE小于Q1的VBE。晶体管Q2的基极连接到Q1集电极的零增益输出。R3连接在Vp电源和Q2的集电极之间，与2+示波器输入一起用来测量集电极电流。

使用双极性结型晶体管和NMOS晶体管的稳定电流源
图2.NMOS零增益放大器面包板电路

程序步骤

零增益放大器可用于创建稳定的电流源。现在，当W1所表示的输入电源电压变化时，晶体管Q1的集电极所看到的电压更为稳定，因此可以将其用作Q2的基极电压，以在晶体管Q2中产生更稳定的电流。

波形发生器配置为1 kHz三角波，峰峰值幅度为3 V，偏置为1.5 V。示波器通道2的输入(2+)用于测量Q2集电极上的稳定输出电流。

配置示波器以捕获所测量的两个信号的多个周期。确保启用XY功能。

使用示波器的波形图示例如图3和图4所示。

使用双极性结型晶体管和NMOS晶体管的稳定电流源

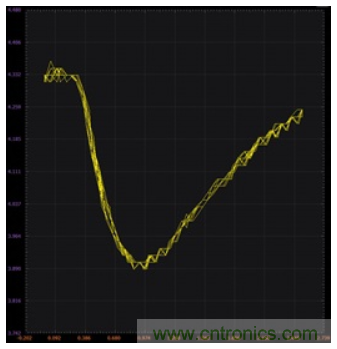

图3.Q2集电极电压与W1电压的关系

使用双极性结型晶体管和NMOS晶体管的稳定电流源

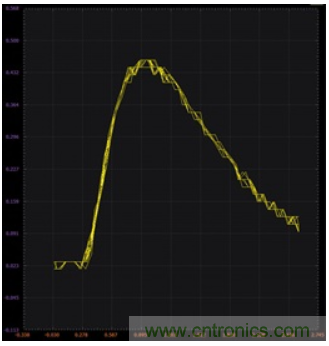

图4.Q2集电极电流与W1电压关系的示波器图

稳定电流源(NMOS)

材料

●     ADALM2000主动学习?？?/div>
●     无焊面包板
●     一个2.2 kΩ电阻（或其他类似值）
●     一个168 Ω电阻（将100 Ω和68 Ω电阻串联）
●     一个4.7 kΩ电阻
●     两个小信号NMOS晶体管（CD4007或ZVN2110A）

说明

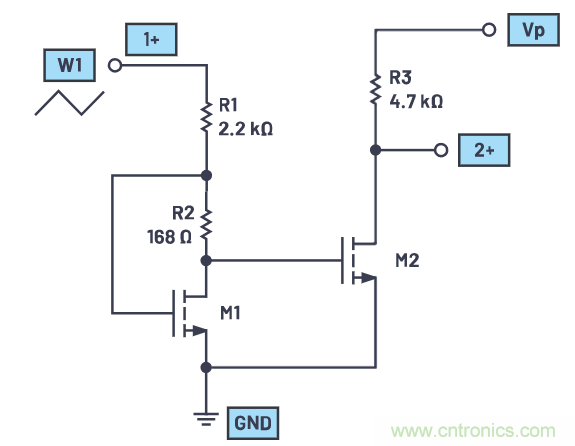

MOS稳定电流源对应的电路如图5所示。

使用双极性结型晶体管和NMOS晶体管的稳定电流源
图5.稳定电流源

硬件设置

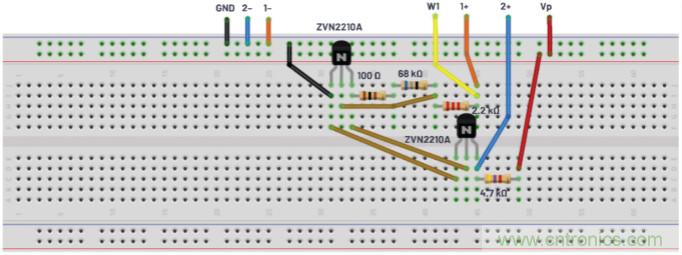

面包板连接如图6所示。波形发生器W1的输出驱动电阻R1的一端。电阻R1和R2以及晶体管M1按照 2020年11月StudentZone文章所示进行连接。由于M2的VGS始终小于M1的VGS，因此可能的话，从器件库存中选择M1和M2满足——在相同漏极电流下，M2的VGS小于M1的VGS。晶体管M2的栅极连接到M1漏极的零增益输出。R3连接在Vp电源和M2的漏极之间，与2+示波器输入一起用来测量漏极电流。

使用双极性结型晶体管和NMOS晶体管的稳定电流源
图6.稳定电流源面包板电路

程序步骤

波形发生器配置为1 kHz三角波，峰峰值幅度为4 V，偏置为2 V。示波器通道2的输入(2+)用于测量M2漏极上的稳定输出电流。

配置示波器以捕获测量的两个信号的多个周期。确保启用XY功能。

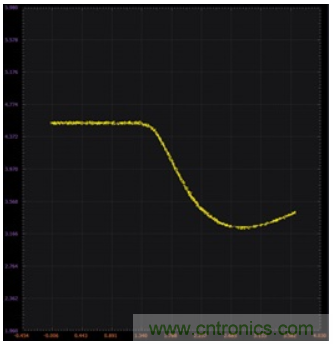

图7提供了示波器显示的图像示例。

使用双极性结型晶体管和NMOS晶体管的稳定电流源
图7.M2漏极电压与W1电压的关系

关于BJT和NMOS的问题

此类电路有时称为峰化电流源。您认为为什么会使用此命名规则？
输出电流的峰值很窄。如何调整电路以产生更宽、更平坦的峰值？

您可以在 学子专区博客上找到问题答案。
