升降压超级电容充电方案

发布时间：2020-10-09 来源：Eric Xiong 责任编辑：wenwei

【导读】超级电容由于其充电次数，更好的瞬态性能，更简单的充电管理以及更少的环境污染，在很多应用中越来越受欢迎。多个电容单体（2.7V）串联往往需要buck-boost充电拓扑来实现电源的充电管理。BQ25703A是一种集快速充电、电源路径管理、?；すδ苡谝惶宓牡バ酒桨浮１疚奶致哿嗽谑导视τ弥械囊恍┳⒁馐孪?。

1. 典型充电电路和充电曲线：

升降压超级电容充电方案

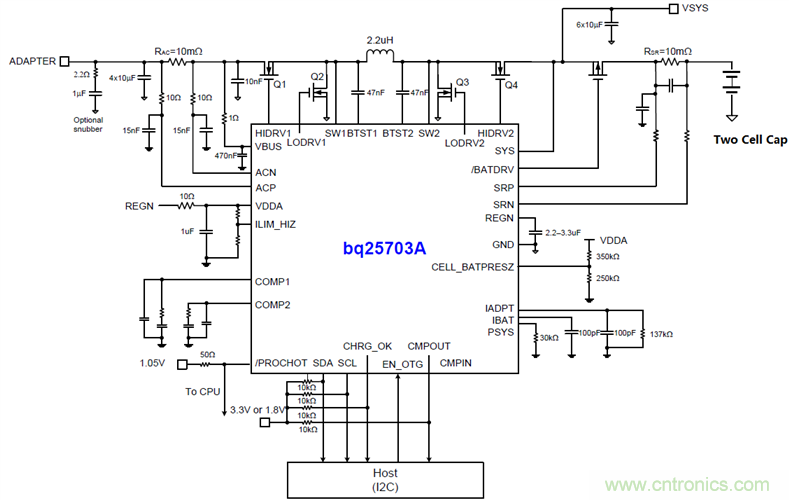

图1 典型应用电路

升降压超级电容充电方案

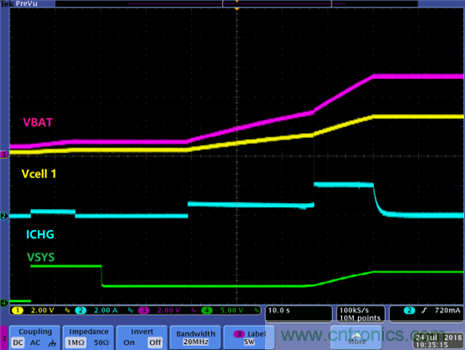

图2 典型的充电曲线

升降压超级电容充电方案

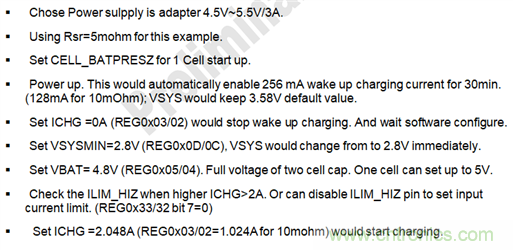

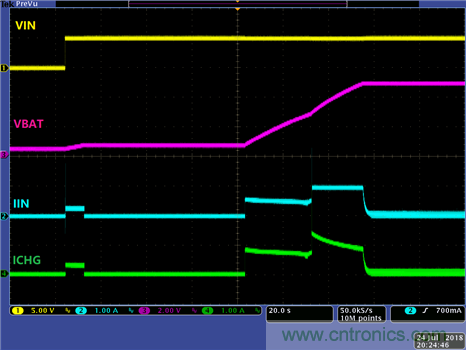

图3 配置和软件设置

2. 加速充电过程

与锂电池的预充电过程不同，超级电容可以直接快速充电，从而减少充电时间，可以采取如下两种方式来减小芯片自带的预充过程，

使用更低的检流电阻Rsr=2mOhm.
默认是10 mOhm，相当于提升5倍的预充电流。

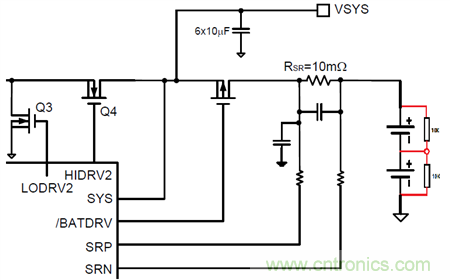

升降压超级电容充电方案

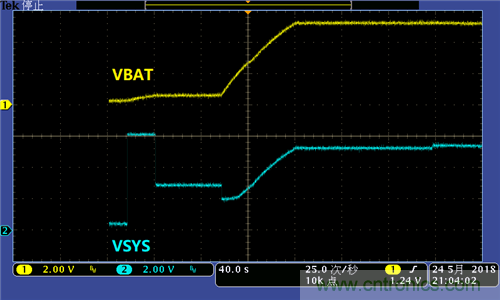

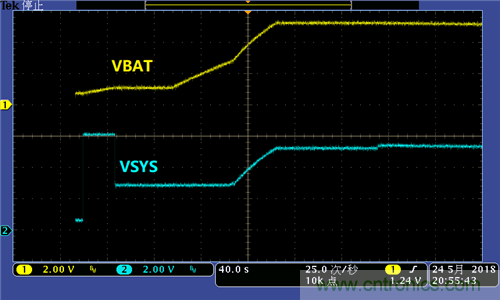

图 4   20s 快速充电充满

2去使能LDO 模式

为了保证芯片的最小工作电压，在预充过程充，BATFET处于LDO模式下，采用旁路模式也能加快充电速度，但会牺牲一部分系统电压范围。

升降压超级电容充电方案

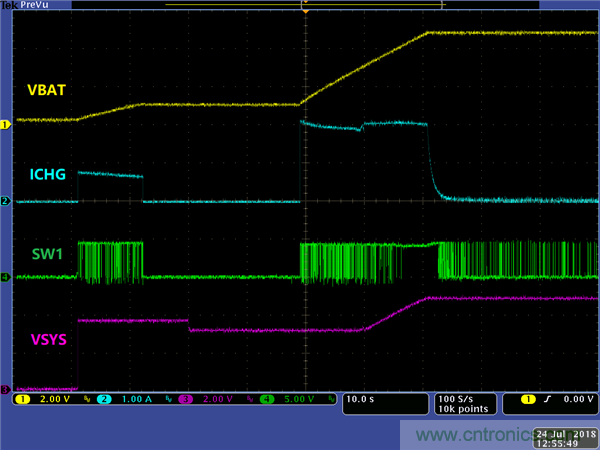

图 5  LDO 使能模式


升降压超级电容充电方案

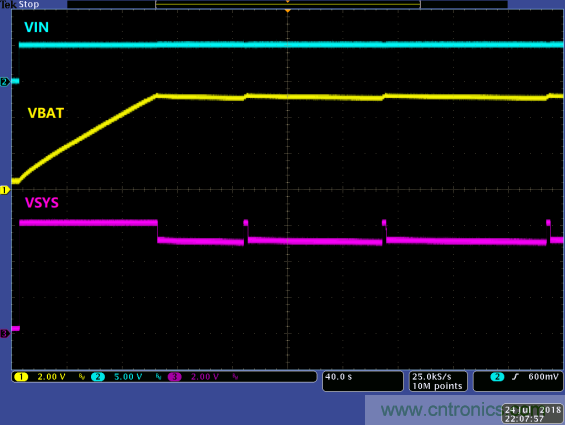

图6 LDO旁路模式

3. 兼容0.5A小电流USB输入

当输入电源的电流能力有限，而充电电流很高时会有拉低输入电压的风险，需要动态的配置充电电流，防止系统电压过低导致的系统崩溃。BQ25703A的DPM模式能灵活地设置输入功率限制，动态地的分配实时的充电电流，保证输入电压恒定。

升降压超级电容充电方案

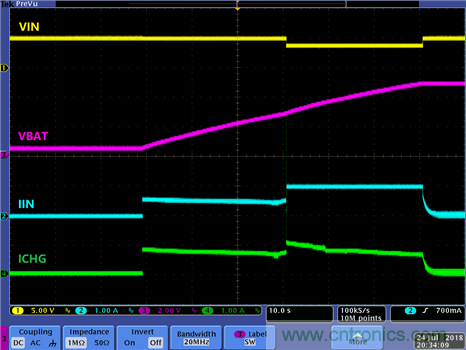

图 7  无DPM模式

升降压超级电容充电方案

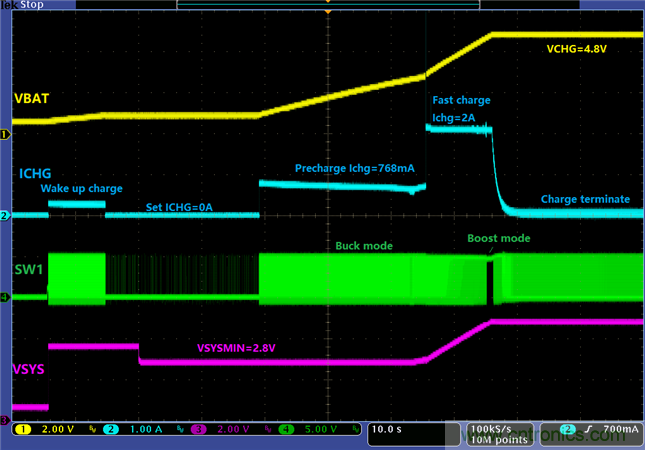

图8 DPM模式

4. 被动均衡功能

为了防止单体过充或者欠充，需要加入主动或者被动均衡，在保证功耗的基础上，被动均衡的电路简单，成本更低。

升降压超级电容充电方案
升降压超级电容充电方案
图9 电阻被动均衡

5. 硬件过充?；?/div>

当软件崩?；蛘叱绦虼砦笊柚檬?，需要硬件的?；だ捶乐沟缪构宥鸬奈Ｏ?。使用内部比较器并结合芯片本身的HIZ模式可以强制?；こ涞绲缪沟陀谏柚玫陌踩畔拗?。

升降压超级电容充电方案
升降压超级电容充电方案

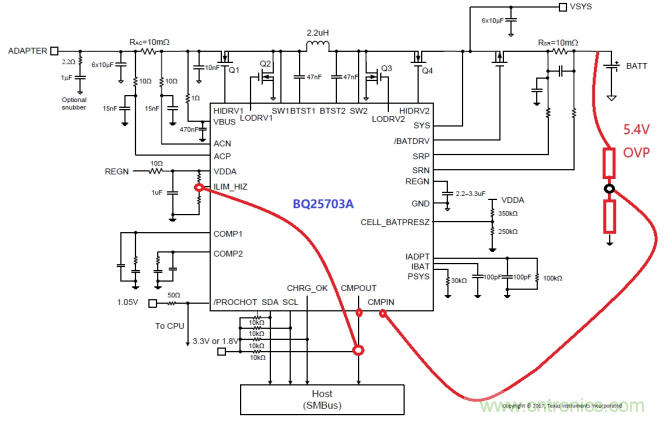

图10 HIZ 硬件过压?；?/div>

6. 综述

综上，BQ25703A可以作为多节的超级电容的升降压充电方案，自带power path 功能和DPM功能，软件配置灵活，硬件?；すδ芷肴?/div>
