优化隔离传感器接口的功率转换

发布时间：2020-09-01 来源：Mark Cantrell 责任编辑：wenwei

【导读】在工业控制世界，有几点是确定无疑的：下一款产品将具有更小的尺寸、更多通道数，每通道的目标成本更低。人们期望，技术在上一个设计产品之后已有所改进，所有这些都是可能的。在很大程度上，过去就是这样发展的，而未来很可能仍然如此。

从光耦合器时代到最新的高速、低功耗、高集成度数字隔 离器，数据接口一直在稳步发展。本文将讨论隔离传感器 接口的一个本应得到更多关注的方面。如何在缩小接口尺 寸并提高性能的同时，将隔离电源提供给ADC和调理电 路？过去，模拟接口板的通道数不多，因此板上有足够的 空间可用来设计适当的DC-DC转换器，以便为传感器接口 提供电源。一个?？橹挥幸涣礁鼋涌冢虼斯牟皇鞘裁?大问题。而目前，模拟PLC?？?如图1所示)能够提供4 个、8个甚至16个独立的隔离通道。多个大小适中的 DC-DC转换器会占据很多空间，并产生很多热量。

优化隔离传感器接口的功率转换

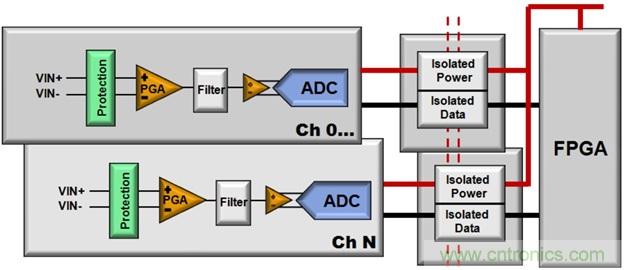

图1. 典型多通道传感器接口

图1所示通用模拟接口为电源讨论提供了一个很好的起点。 有源电路包括信号调理单元(例如运算放大器或仪表放大 器)，以及集成了串行接口的ADC，可通过数字隔离器通道 实现与FPGA的接口。通常该电路所需功率远低于150 mW。

为传感器接口提供电源的基本挑战是优化电源，使其在所 需功率范围内正常工作。0 mW至150 mW工作范围意味着 构成电源的控制器和反馈元件的固定静态功耗会占所用总 功耗的较大部分，因此效率较低。表1中不同电源配置的 静态电流值显示了这一点。另外，许多简单电源设计需要 一个最小负载才能正常工作，为使电源正常发挥作用，必 须将功率浪费在持续阻性负载上。虽然在电路板上放置一 个555定时器和晶体管来获得一定的功率很容易，但制作 一个高效、可靠、低功耗的电源则很困难。

在此功率范围内，有三种基本的DC-DC转换器类型：

1. 非稳压开关电源或?？?/div>
2. 稳压开关电源或?？?/div>
3. 芯片级功率转换器

采用这些电源结构都会增加控制电路的复杂性，而前两种 类型还需增加元器件数目和解决方案的尺寸。

非稳压电源

最简单的解决方案是图2所示的非稳压DC-DC转换器。

优化隔离传感器接口的功率转换

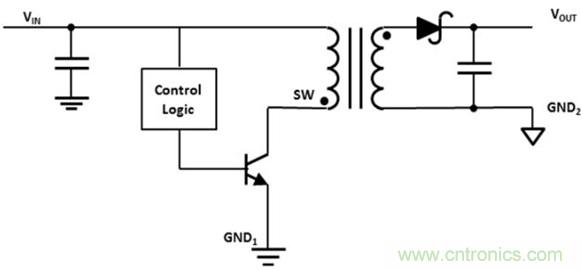

图2. 非稳压DC-DC?？?/div>

该设计利用固定频率、固定占空比输入切换来产生副边电 源，然后进行整流和滤波。所选变压器的额定隔离电压必 须达到应用要求。隔离要求越高，则变压器越大(即PCB面 积越大、高度越高)。该解决方案的成本以变压器为主，数 量合适的话，分立解决方案的成本低于1.00美元。

虽然成本很低，但负载和温度范围内的输出电压变化可能 很大，模拟接口的模拟器件选择将更加困难。模拟接口的 所有模拟器件都必须具有出色的电源抑制性能，负载不能 快速变化，否则就会引起电源大幅度改变。因此，器件成 本会提高，或者至少要花费更多的设计时间，以评估解决 方案在极端情况下的表现。非稳压电源的效率可能相当 高，但电源质量很低。

稳压电源和?？?/div>

稳压电源提供更好的输出特性。图3显示一个1 W功率范围 内的典型DC-DC?？?。

优化隔离传感器接口的功率转换

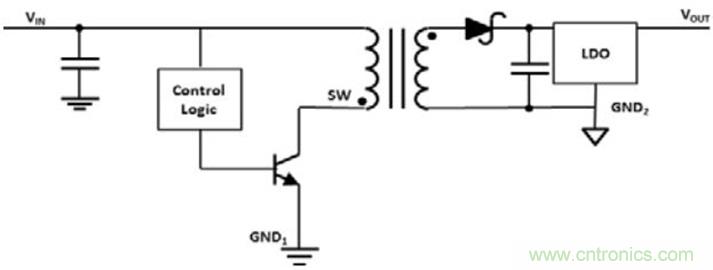

图3. 稳压DC-DC模块

与上述非稳压电源示例类似，控制器将功率切换到变压器 中。选择适当的变压器功率水平和匝数比，以便在最大负 载下提供充足的电压，使得LDO能够将输出电压调节到稳 定的水平。该方案的电源效率在高负载下非常好，在低负 载下则很差，而后者正是模拟接口应用的运行情况。

有许多有源稳压方案可以提高全负载范围内的效率，但需 要复杂得多的控制电路，而且大部分方案需要在隔离栅上 建立一个反馈通道。这会大幅增加设计的成本和尺寸，一 般不适合此功率范围内的?？?。

由于难以将变压器整合到组件中，因此这些电源的集成并 未超出密封?？榛騊CB子卡。制造商在缩小这些器件的尺 寸方面取得的成功非常有限。

芯片级转换器

芯片级变压器技术是ADI公司针对iCoupler®数字隔离器产 品而开发的，基于该技术已产生一类新型DC-DC转换器。 该技术非常适合低功耗高性能电源设计。变压器为“空 芯”，也就是说变压器中不存在磁性材料。这意味着，这 些微型变压器在大约125 MHz时具有最高的Q。开关频率 如此之高，因而无法通过改变开关信号的占空比来控制功 率。相反，控制电路通过选通和开关整个振荡器来调节副 边电压。

变压器非常小，足以集成到采用内分引脚架构的标准IC封 装中。在隔离栅两侧，正向电源和输出反馈所需的全部器 件都可以集成到一对芯片中，无需外部分立器件，并且可 以实现多种高级特性。芯片级功率转换器能够集成完全稳 压DC-DC电源的全部功能，在低负载情况下具有紧凑型的 稳压特性和良好的效率。

优化隔离传感器接口的功率转换

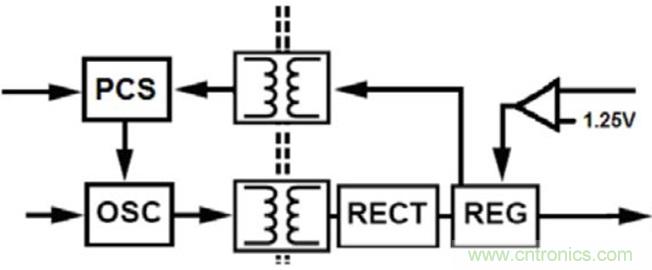

图4.ADuM5010芯片级转换器

比较

下面通过一些实际例子来说明上述设计的区别。表1显示 两个电源模块和一个芯片级转换器的特性对比。所选TI模 块为最常见的模块，功率范围为传感器接口要求中规定的 0 mW至150 mW。

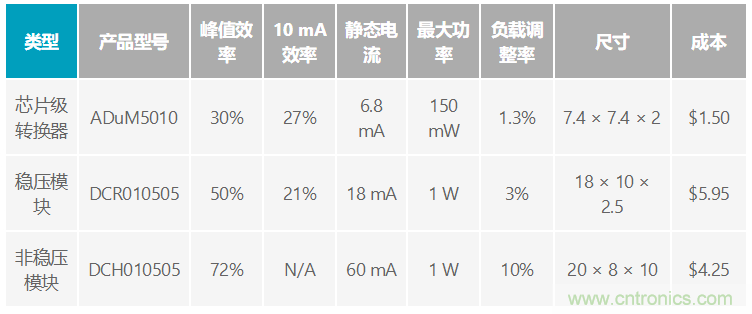

表1. 技术对比
优化隔离传感器接口的功率转换

大部分设计师需要实现高电源效率的设计。表1中，非稳 压解决方案的效率最高，但选择该方案也有弊端。此?？?的额定功率为1 W，但其数据手册连100 mW以下的性能都 未给出。事实很可能是这样：输出电压显著高于额定值， 效率迅速降低。

效率第二的是稳压?？?。它设计用于轻负载，具有良好的 特性。然而，仔细对比芯片级转换器，分析稳压?？榈男?率，由图5可见，由于芯片级转换器集成有源反馈调节， 其效率能够更快地上升至最终值，因此在0 mA和15 mA的 负载范围内，芯片级解决方案事实上更有效。这基本上就 是最初模拟接口定义中的目标范围了。因此，尽管芯片级 解决方案的最大效率最低，它依然是一个较好的选择。

优化隔离传感器接口的功率转换

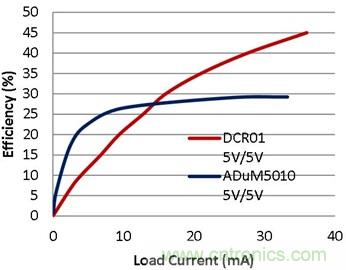

图5. DC-DC稳压?？橛胄酒蹲黄鞯男识员?/div>

解决方案尺寸是下一个比较点。?？榻饩龇桨冈赑CB上的 面积均为180 mm2，非稳压模块的高度是10 mm，因此它不 仅要占用电路板空间，而且很可能是板上最高的部分，决 定?？榈睦砺弁饪浅叽?。明智的选择同样是采用薄型 SSOP20 JEDEC标准封装、尺寸为55 mm2，并且添加一些旁 路电容和两个电阻的芯片级?？?。

稳压方案相对于非稳压方案的优势与模拟前端的ADC和放 大器的电源抑制性能有关。稳压能力越强，则选择测量器 件的灵活性越大，而不是局限于那些具有最佳电源抑制性 能的器件。

?？槭?分立解决方案与芯片级解决方案的最后一个区别因 素是工作频率?？氐缌骰岣缭创丛肷臀撇?。很多 情况下，模块的工作频率范围是200 kHz到1 MHz，与许多 传感器应用的采样速率相当。必须对数据进行适当的滤波 或消除混叠，防止其受到电源噪声影响。芯片级解决方案 的原边功率振荡器的工作频率在125 MHz，远高于多数工业 传感器ADC的采样频率。虽然功率振荡器的PWM控制仍 会引起纹波，但最大噪声源高于ADC的带宽，可将其轻松 滤除。

芯片级转换器的额外优势

仅就尺寸效率而言，芯片级转换器非常适合该应用。但该 技术还有许多其他优点。下面将详细介绍新型隔离功率转 换器ADuM5010。此器件能在模拟接口要求的低功耗范围 内提供电信用DC-DC转换器的性能。

1. 无限可调的输出电压。ADuM5010通过副边的分压器设 置输出电压。其范围为3.15 V至5.5 V。许多模拟ADC和 运算放大器采用非标准电源轨供电，因此可以调整电压 以获得最佳电源条件。

2. 热关断功能可在短路过载情况下保护电源，尤其是在芯 片温度可能超过最高限值的高环境温度下。热关断跳变 点为154°C，芯片必须比它低10°C以上，器件才能自动 重启。电源重启不需要任何外部处理器干预。

3. 施加电源时，通过在原边控制PWM实现软启动。这 样，器件启动时的浪涌电流可忽略不计。多个器件同时 启动时，浪涌电流可能会压倒较弱直流输入电源轨，导 致无法预测的行为。

4. 利用原边电源禁用功能，可以将转换器关断到功耗极低 的待机状态。此特性结合软启动可实现省电方案，在测 量间歇关闭传感器的电源。

5. 原边输入电源具有欠压闭锁(UVLO)功能。此特性可防 止转换器以低输入电源轨启动。这样， 在下游 ADuM5010尝试取电之前，输入电源可以有效充电。

6. 全面隔离认证。模块的类型测试要求可以降低，并且可 以消除生产期间的在线测试。

结论

针对大多数PLC应用设计的模拟传感器接口，应用时需要 对数字通信和电源进行隔离。其功率水平非常低，低于大 部分DC-DC转换器以高效率和可预测方式正常工作的范 围。不过，经过精密调节并表现良好的电源对接口非常有 益。隔离式芯片级转换器ADuM5010非常适合隔离模拟输 入的要求，功耗150 mW，并提供一般只有高功率DC-DC转 换器才具备的特性组合。在功率与隔离数据通道相结合的 系列器件中，此器件是仅提供功率的型号。ADuM521x双 数据通道器件支持数据接口集成，从而节省更多空间。该 系列还将继续推出更高通道数器件，以便工程师只需进行 极少的设计工作就能安全且轻松地应用电源。
