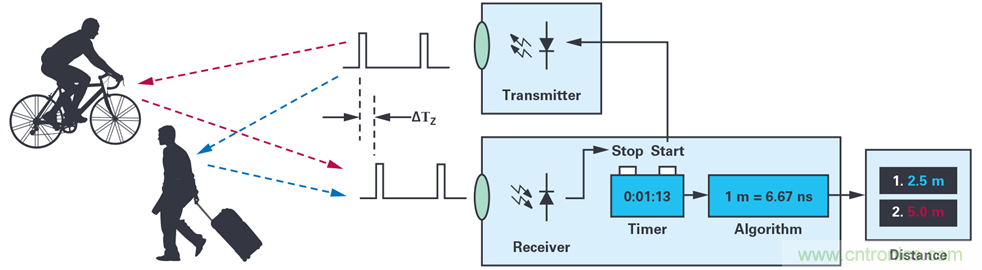

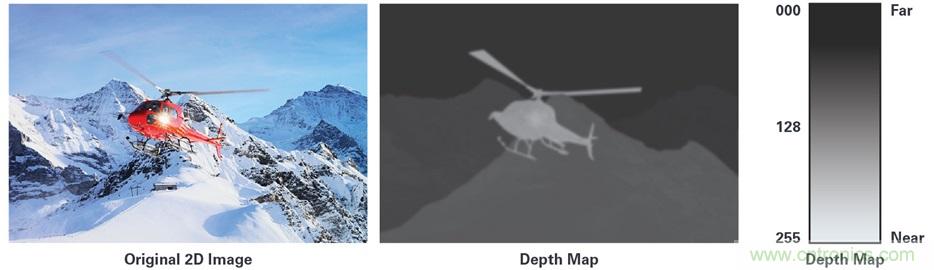

图1. 飞行时间(ToF)：一项检测到物体的距离的技术。



物流、质检、导航、机器人、人脸识别、安保、监控、安全、医疗健康和驾驶员监控，所有这些应用都有机会使用3D深度传感ToF技术，从而来解决许多传统2D技术无能为力的问题。高分辨率深度数据与强大的分类算法以及AI相结合，将会解锁许多新的应用方向。



本文将探讨ToF深度传感的基本原理和两种主要的方法，并与其他常用的深度测量技术进行比较。然后，详细介绍ADI公司的3D 深度传感ToF技术的核心—— ADDI9036 模拟前端，这是一个完整的ToF信号处理器件，集成了深度处理器，将来自VGA CCD 传感器的原始图像数据处理成深度/像素数据。我们还将讨论ADI如何通过硬件合作伙伴生态系统，将这项技术扩展到我们广阔的市场客户群。



基本的工作原理

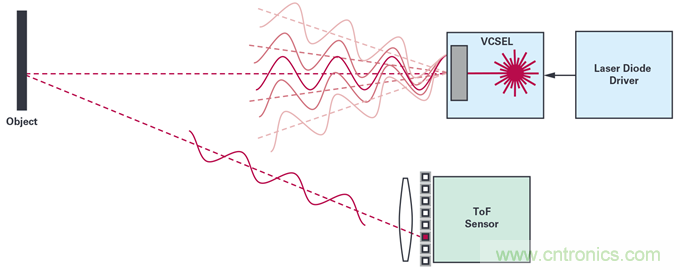

图2. 简单的飞行时间测量示意图。



ToF相机通过使用调制光源（例如激光或LED）主动照亮物体，并用对激光波长敏感的图像传感器捕捉反射光，以此测量出目标距离（图2）。传感器可以测量出发射出的激光信号经目标反射，回到相机的时间延迟?T。该延迟与相机到目标物体间的两倍距离（往返）成正比；因此，深度可以估算为：





其中 c表示光速。ToF相机的主要工作是估算发射光信号和反射光信号之间的延迟。



目前存在多种不同的测量?T的方法，其中两种最为常用：连续波(CW)方法和脉冲方法。



连续波方法



图3. 连续波ToF系统图解



连续波方法采用周期调制信号进行主动发光（图3），然后对接收到的信号进行零差解调，以测量反射光的相移。



例如，当发射信号使用正弦调制是，可以表示为如下公式：





其中



● A_s表示信号的幅度

● B_s 表示信号的偏置量

● f_mod 表示调制频率, fmod – 1/Tmod 其中 Tmod 表示调制周期。



接收信号 r(t)是反射信号经过延迟和衰减得到的：





0 ≤ α < 1，α是衰减系数，其值取决于目标距离以及表面反射率，?T表示返回信号的延迟时间。



连续波飞行时间传感器通过按照相同的频率s(t) 对接收信号 r(t))和解调信号 g(t) 之间的相关函数进行采样，以此测量每个像素的距离。在理想情况下，解调信号也是一个正弦波：





像素执行的操作为相关运算：





当发射信号和解调信号都是正弦波时，相关值作为延迟τ 的函数应用到解调信号中：







之后，如公式3所示，在每个四分之一周期内，对相关函数 c(τ)采样（通过90°步进改变发射光信号相位）。对于发射信号和解调信号之间的相位偏置Φ=2πf_modΔT,可以使用公式7估算：





深度则与相移成正比：

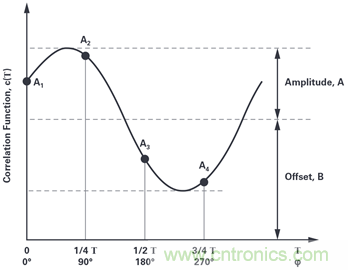

图4. 相关函数采样过程图解。



脉冲方法



在脉冲方法中，光源发出一系列N 个激光短脉冲，这些脉冲被反射回带有电子快门的传感器，该传感器能够在一系列短时间窗口中进行曝光。图5中的三个快门窗口或脉冲被用于捕获反射 光脉冲。其中BG窗口捕获环境光，计算深度时环境光强度会被减掉。

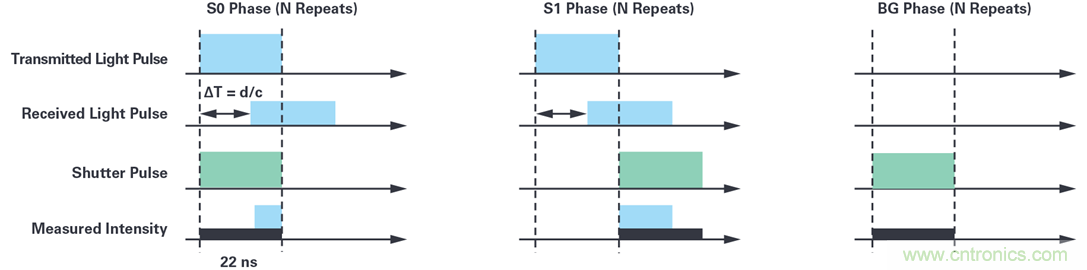

图5. 快门窗口捕捉反射光的示意图。



根据不同快门曝光测得的光强值，可以按照以下公式估算得出ToF ?T：





在公式1中，使用公式9中的表达式替代?T，得出公式10，由此计算距离：





需要注意的是，这些公式是建立在假设脉冲是完美的矩形脉冲的基础上的，考虑到硬件的局限性，这是不可能实现的。此外，在实际情况下，需要对几百甚至几千个激光脉冲进行积分，才能获得测量所需的足够的信噪比(SNR)。



连续波和脉冲ToF技术系统的优缺点



相对于应用用例，两种ToF方法都有各自的优缺点。需要考虑的问题包括：测量距离、使用系统的环境、精度要求、热/功耗限制、外形大小以及电源问题。值得注意的是，目前已在市场上得到广泛应用的绝大多数连续波ToF系统都使用CMOS传感器，脉冲ToF系统则使用非CMOS传感器（主要是CCD）。因此，以下列出的优点/缺点都是基于这些假设：



连续波系统的优点



● 对于对精度要求不高的应用，连续波系统可能比脉冲系统更容易实现，因为它不要求激光脉冲非常短，也不需要具有超快的上升/下降沿，当然在实际中很难复制完美的正弦波。但是，如果精度要求变得更严格，那么将需要更高频率的调制信号，这实际上很难实现。



● 由于激光信号具有周期性，所以连续波系统测量中的任何相位测量每隔2π会重复一次，意味着会产生一个混叠距离。对于只有一个调制频率的系统，混叠距离也是最大可测距离。为了应对这个限制，可以使用多个调制频率来执行相位展开，其中，如果两个（或多个）具有不同调制频率的相位测量值与估算的距离一致，就可以确定与物体之间的真实距离。这种多重调制频率方案也可以用于减少多路径误差，多路径误差是由于一个物体的反射光击中另一个物体（或在镜头内部反射），然后返回到传感器时会导致的测量误差。



● 在所有CMOS成像器系统中，可以使用标准电源轨（+5 V、+3.3 V、+1.2 V），而CCD可能需要使用更高的负极(–9 V)和正极(+14 V)电源轨道。



● 根据它们的配置，CMOS ToF成像器往往具有更大的灵活性和更快的读出速度，因此可以实现感兴趣区域(RoI)输出等功能。



● 连续波ToF系统的温度校准可能比脉冲ToF系统更容易。随着系统温度升高，解调信号和激光信号会因为温度变化彼此偏移，但这种偏移只会影响测量距离，在整个距离范围内始终存在偏置误差，而深度线性度则基本保持稳定。



连续波系统的缺点：



● 虽然与其他传感器相比，CMOS传感器具有更高的输出数据速率，但连续波传感器需要在多个调制频率下获得4个相关函数样本，并使用多帧处理来计算深度。较长的曝光时间可能会限制系统的整体帧率，或导致运动模糊，因此只能在有限类型的应用中使用。这种更高的处理复杂性可能需要用到外部应用处理器，而这可能超出了应用的需求。



● 对于更远的测量距离或者更强环境光的场景，更高的连续光功率（与脉冲ToF系统相比）则十分必要；而这种高强度的连续光信号则可能导致散热和可靠性的新问题。



脉冲ToF技术系统的优点：



● 脉冲ToF技术系统通常依赖于在很短的时间窗口内发出高能光脉冲。它具有下列优点：



（1）更加便于设计鲁棒性强的系统，因此更适用于户外。

（2）曝光时间越短，运动模糊的效应越小。



● 脉冲ToF系统中的信号占空比通常比同等水平的连续波系统要低得多，因此具有以下优点：



（1）对于长期工作的应用，可以降低系统的总功耗。

（2）通过将脉冲群放置在与其他系统不同的帧位置，从而避免来自其他脉冲ToF系统的干扰。这可以通过协调各种系统在一帧中为激光脉冲选择不同的位置，或者使用外部光电探测器来确定其他系统脉冲的位置来实现。另一种方法是动态随机排列脉冲群的位置，这样就无需协调各个系统之间的时序，但这种方法无法完全消除干扰。



● 由于脉冲时序和宽度不需要一样，所以可以采用不同的时序方案，支持实现更宽的动态范围和自动曝光等功能。



脉冲ToF技术系统的缺点：



● 由于发射光脉冲的脉宽和快门的脉宽需要保持相同，所以系统的时序控制需要非常精确，根据应用需要，可能需要达到皮秒级精度。



● 为了达到最大效率，激光脉冲宽度必须非常短，但同时必须具有极高的功率。因此，激光驱动器需要实现非?？斓纳仙?下降沿(< 1ns)。



● 与连续波系统相比，其温度校准过程可能更为复杂，因为温度的变化会影响单个脉冲宽度，不仅影响偏置和增益，还会影响其线性度。



● 如前所述，大多数脉冲系统都不使用CMOS传感器。例如：



（1）脉冲ToF系统几乎总是需要使用外部模拟前端来数字化和输出深度数据（尽管连续波系统也可能需要使用外部处理器，但这取决于后端处理的复杂度）。

（2）该系统的配置（特别是ToF传感器的电源要求）需要使用更多的组件和电源轨。



其他深度传感技术



熟悉其他深度传感技术对理解不同方案的优缺点非常有帮助；如前所述，根据用例和应用要求，所有深度传感系统各有优缺点。



立体视觉



要使用立体视觉进行深度测量，需要用到多个相机，彼此之间相隔一定距离（图6）。就像人眼一样，会在空间中给每个相机一个参考点，这些点相互独立，因此如果在两个相机之间能够对应还原这些点的坐标，系统就能够计算这些点的位置。确定这种对应关系需要用到高强度且复杂的算法。



图6. 使用立体视觉的3D深度测量



优点



● 无需主动发光



● 它只需要使用两个相机来获取数据，因此价格更便宜（虽然可能需要使用一个复杂的应用处理器来找到对应的点，并生成3D图像）。



缺点



● 如果两个相机之间的对应点没有差别对比，则无法计算距离。对于白墙环境（因为两个相机显示的内容之间没有差异）和环境光不足的环境，这个问题就会凸显出来。



● 距离更远时，两个相机彼此之间应该相距更远，以便对应的点位于两个相机的不同位置。对于需要测量更远距离的应用，尺寸成为明显的问题。



结构光



结构光的工作原理是将已知的参考点图投射到三维物体上，参考点图经过物体高度调制产生变形，被调制的光信息被2D相机采集捕捉，然后将调制后的光信息与投射的参考点图做对比，基于调制水平计算出深度图。

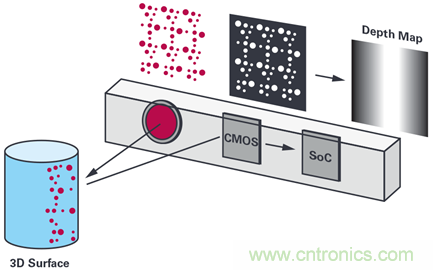

图7. 使用结构光方法的深度传感图解。



优点



● 能够在近距离内（< 2米）实现非常高的空间分辨率和非常高的精度。



缺点



● 提取一帧信息需要多次投影，这可能会降低帧速率，导致从移动对象中提取距离信息变得非常困难。



● 对于远距离探测，光源需要远离相机镜头，因为如果光源距离镜头太近，可能导致无法识别图像变形。对于需要小尺寸外形的应用，这可能不太合适。因此，当深度测量应用的距离大于2米时，一般不使用结构光方法。



● 室外环境光也可能干扰图像调制，所以结构光更加适合在室内使用。



ADI深度传感(ToF)技术



ADI的ToF技术属于脉冲ToF CCD系统（图8），使用高性能ToF CCD和集成了12位ADC、深度处理器（将来自CCD的原始模拟图像信号处理成深度/像素数据），以及高精度时钟发生器（为CCD和激光器生成驱动时序）的TOF模拟处理前端ADDI9036。时序发生器的精确时序内核支持在45 MHz时钟频率下按照大约174 ps分辨率调整时钟和LD输出。

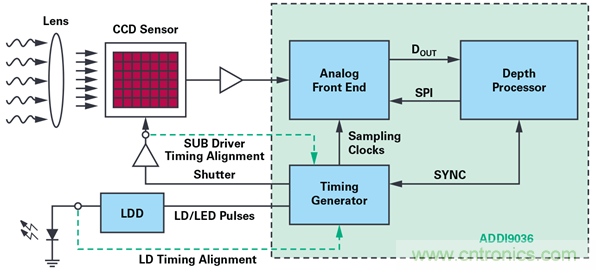

图8. ADI ToF系统功能框图。



与其他解决方案相比，ADI的ToF系统具备以下优点



● 使用了分辨率为640×480的ToF图像传感器，其分辨率比市面上大部分其他ToF解决方案的分辨率高4倍。



● 使用了对940nm波长高度灵敏的传感器。如之前所述，环境光将显著降低反射信号的信噪比，特别是在强烈的环境光下。940nm激光器已经变得很普遍，因为这种波长在太阳光光谱中占据了一席之地，在该光谱中，光子通量的幅度相对较低（图9）。ADI ToF系统使用对940nm光敏感的ToF CCD，因此能够在室外环境或具有强环境光的区域采集到更多的有效信号。

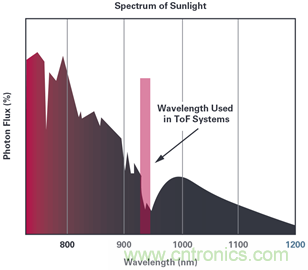

图9. 光子通量与太阳光的波长。



深度处理器采用伪随机化算法和特殊的图像处理功能，可以消除多机干扰（如前所述）。因此，可以在同个环境中使用多个ADI的ToF系统。

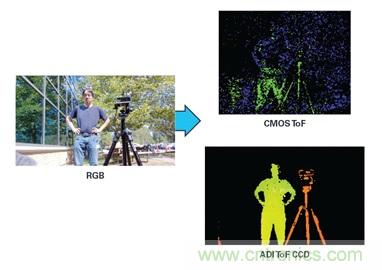

图10. 户外图像的深度图比较。



在图10显示的示例中，在户外使用三个不同的深度测量系统来测量距离。值得注意的是，使用850 nm光源的CMOS ToF系统很难分辨出人与三脚架，而ADI的CCD ToF系统却能够清晰地分辨出两者。



W哪些应用正在使用ToF技术？



如引言所述，在2D图像中加入深度信息可以提取出更多的有效信息，从而显著提高场景信息的质量。例如，2D图像检测无法区分真人和照片。提取深度信息可以更好地区分人体，跟踪面部和身体特征。ToF深度传感可以提供高质量且可靠的人脸识别方案，用于身份安全验证。分辨率和深度精度越高，分类算法 的性能越好。它可以用于实现简单功能，例如允许访问移动设备/私人家庭空间，也可以实现高端应用，例如在商业敏感区域提供门禁控制。



图11. 数字人脸识别。



随着深度传感技术的分辨率和深度精度不断提高，人员的区分和跟踪将变得更加容易。人工智能的使用可以大大提高分类的置信度，从而推动新的新兴应用领域涌现。一个很好的例子是商业自动门开启功能，尤其是在太阳光强烈的区域。确保门只对人开放，不对其他物体开放，这有助于实现高效楼宇管理，并提高安全性。

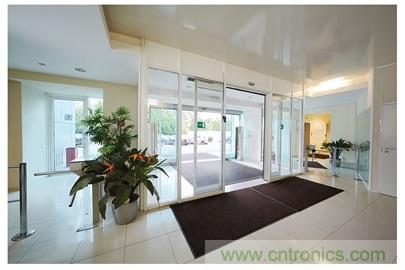

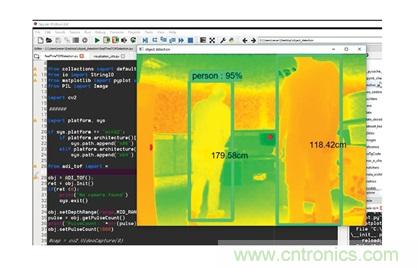

图12. 自动门开启的人员分类。



随着3D算法进一步成熟，数据分析将被用来收集大量关于人们行为的有效信息。这种技术可能最先应用于楼宇控制应用，例如门禁系统。垂直安装的传感器增加了深度信息，这意味着可以非常准确地计算人数。另一个用例是智能自动门开启（图13），它可以对人进行区分，只有在检测到真人时才开启。ADI正在开发人员计数和区分的软件算法。



通过使用深度信息，可以在许多具有挑战性的条件下对人进行高精度的分类，例如在光线暗淡或没有环境光的环境中，在人口密度较大的地区，以及在人员着装复杂的情况下（例如，戴着帽子、围巾等）。最重要的是，几乎可以消除人员计数错误。如今，立体摄像机可以用于进出检测，但由于机械尺寸（两个传感器）和高处理器需求的限制，立体视觉往往价格昂贵，且尺寸很大。ADI ToF 技术直接输出深度图，且只采用一个传感器，因此大大降低了外形尺寸和处理需求。

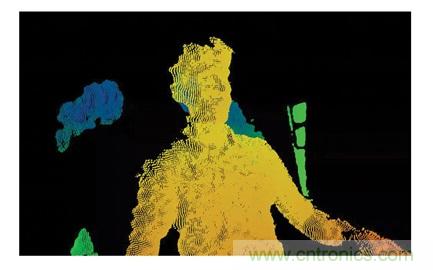

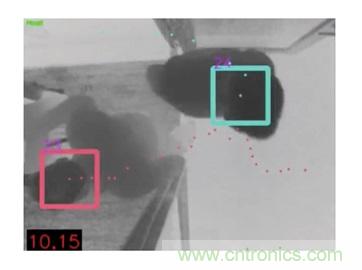

图13. 使用深度传感技术的人员跟踪算法。

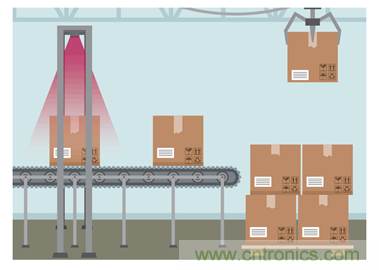

深度传感是工业、制造和建筑过程中的重要应用。在整个生产过程中实时准确地确定尺寸并进行分类，这是一项了不起的功能。准确的深度传感可以确定仓库的使用率。需要能够快速确定下线产品的尺寸，以进行传输。高分辨率深度传感能够实时确定目标对象的边缘和线条，并快速计算出其体积。这种确定体积的应用目前已使用神经网络方法。



图14. 3D尺寸。

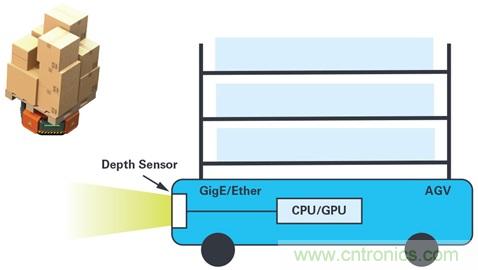

在工厂内部，自动传输产品的范围不断扩大。AGV（自动导航车辆）等自动驾驶车辆将需要在工厂和仓库中更快地自主导航。高精度深度传感技术使得传感器能够实时绘制所处的环境、确定自身在地图中的位置，然后找出最高效的导航路线。在工厂自动化环境中部署这种技术的最大挑战之一在于：来自在同一 区域运行的其他传感器的干扰。ADI的干扰消除IP使得这些传感器能够在彼此的视线范围内工作，且不互相影响性能。



图15.制造过程中的深度传感用例。



如何使用ToF技术实施评估、原型制作和设计？



ADI开发了一个光学传感器电路板 (AD-96TOF1-EBZ)，与Arrow 96应 用处理器平台兼容。关于这款96TOF1电路板的光学规格，请参 见表1。

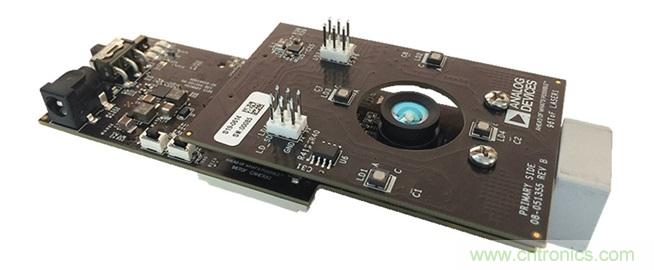

图16. ADI的96TOF光学深度测量电路板。

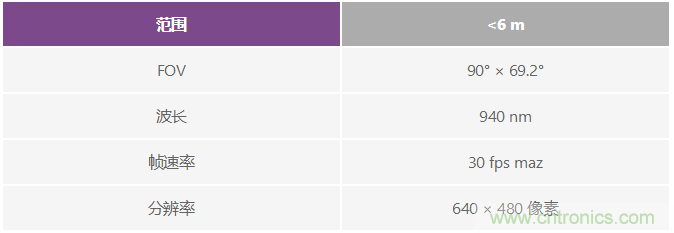

表1. ADI的96TOF光学电路板规格



该电路板可以直接连接到Arrow的96Boards系列产品。96Boards系列是一系列硬件处理器平台，以合理的价格为开发人员提供基于 ARM®的最新处理器。按照96Boards规格生产的电路板适用于快速原型制作， Qualcomm® SnapdragonTM, 恩智浦和 NVIDIA® 处理器都支持96Boards平台。



ToF深度传感是一项复杂的技术。实现VGA传感器的最高性能需要用到大量的光学专业知识。光学校准、高速脉冲时序模式、温度漂移和补偿都会影响深度精度。要实现所需的性能，可能需要花很长时间进行设计。虽然ADI可以提供含芯片的设计，为合格客户提供机会，但许多客户都在寻找能够更轻松、更快速且更高效进入市场的方法。



许多客户都对简单的演示?？楦行巳?，他们会先评估该项技术的性能，然后决定是否在实际项目中使用。ADI与多家硬件合作伙伴合作，提供不同等级的硬件产品。DCAM710演示?？橛晌颐瞧渲幸患矣布献骰锇?Pico)提供，支持通过USB将深度图像直接传输至PC。

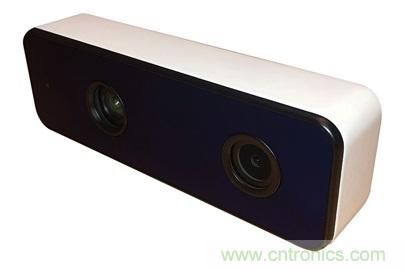

图17. DCAM710 VGA深度测量和RGB摄像机。



DCAM710?？楣娓?/div>
