【导读】小米公布了新一代的插线板产品，同时还开始众筹一款智能插线板。随着小米的进击，原本竞争处于稳态的插线板市场加速洗牌。作为业内老牌的电气设备制造商，航嘉并没有坐以待毙，而是联合阿里和魅族，推出了旗下第一款通过WiFi控制的智能插线板SST307-1。这款售价79元的插线板到底怎么样？一起来看看拆解和评测吧！
可以看到，插座3个220V插孔，统一总控。USB独立供电，输出能力强劲，完全达到了标称值，还不会因为插座关闭以后，U口不能充。拆解中还发现航嘉沿用了一体化铜条设计、全套PI方案，空载功耗也很低。
作为智能产品，配套APP简单易用，支持连接Wi-Fi。
下面来详细看一看——
一、晒单

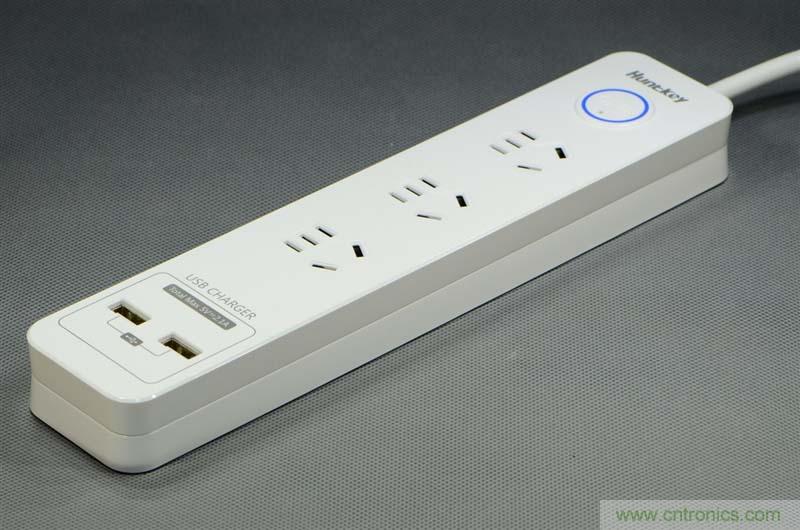

侧面凹陷的设计，很方便手持用力在插拔插头的时候。有两个USB口，标称总输出5V/2.1A

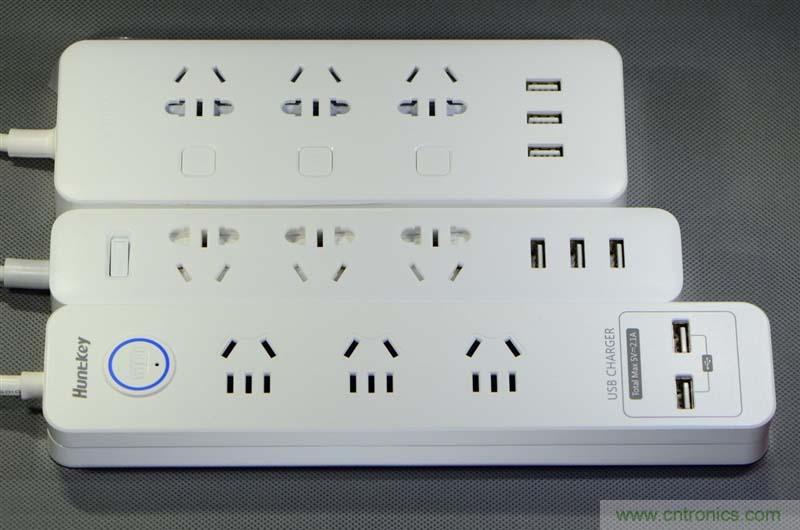

国标插座，但是不兼容德标圆头，小米、公牛之类的是兼容德标插头的。

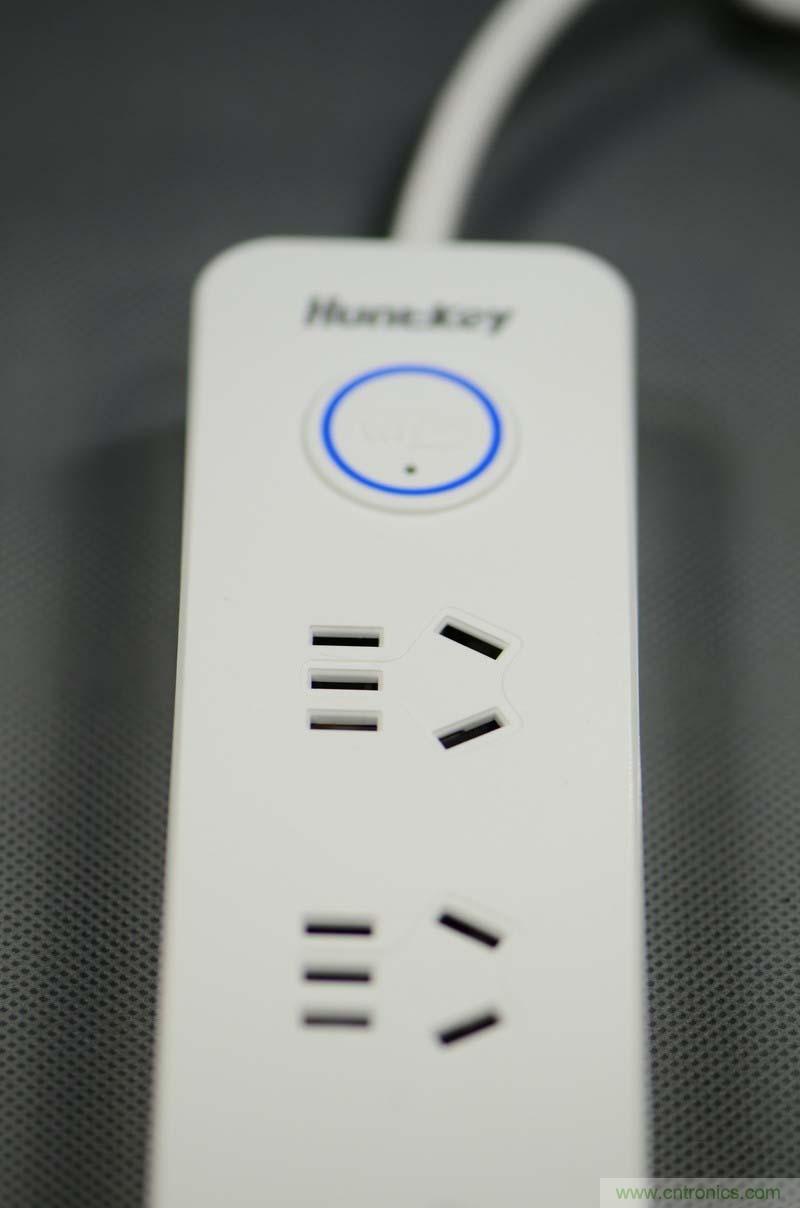

Wi-Fi指示灯和配置WIFI连接的隐藏孔，航嘉这个孔，在使用上最大程度避免误触，但是一般Wi-Fi配置也不会很频繁，一个小孔，还是不影响使用的。

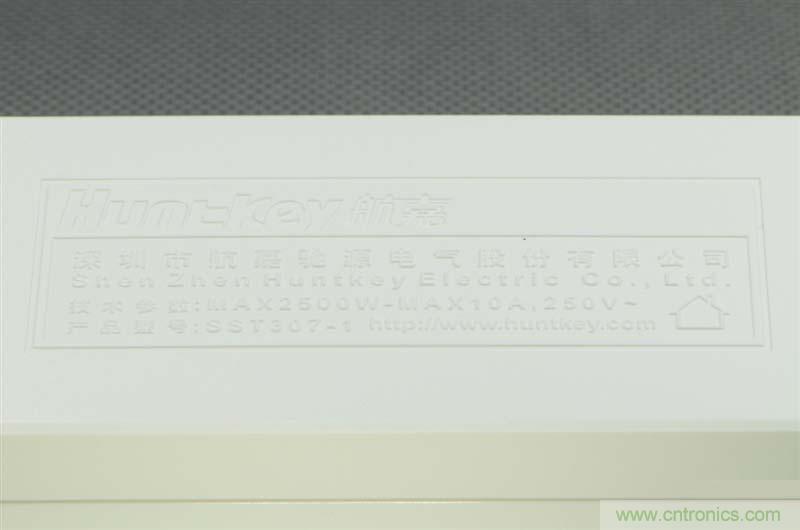

背面技术参数，型号SST307-01。标注了最大10A的工作电流，使用时候注意连接的用电器不要超过2200W。
二、拆解

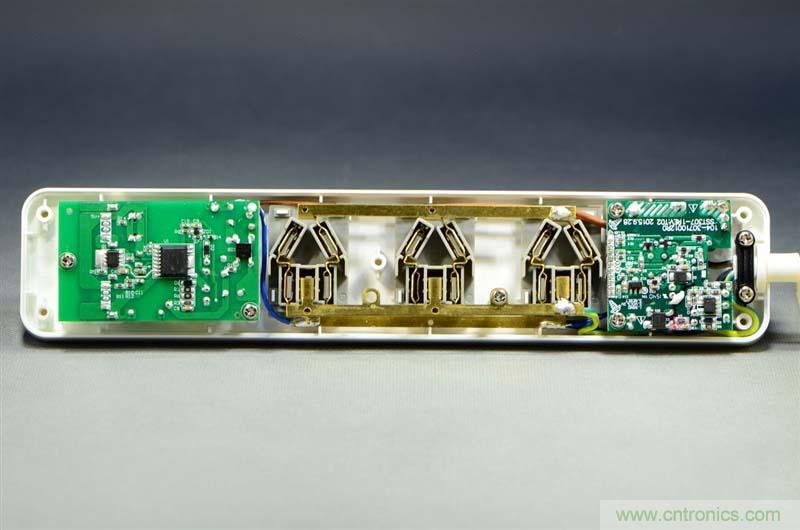

打开后盖以后的全貌，右侧有Wi-Fi模块和低压继电器以及供电单元，中间是三个插座，左侧是USB充电单元。
右侧Wi-Fi?？楹偷脱辜痰缙鞴┑绲缏钒逄匦?。

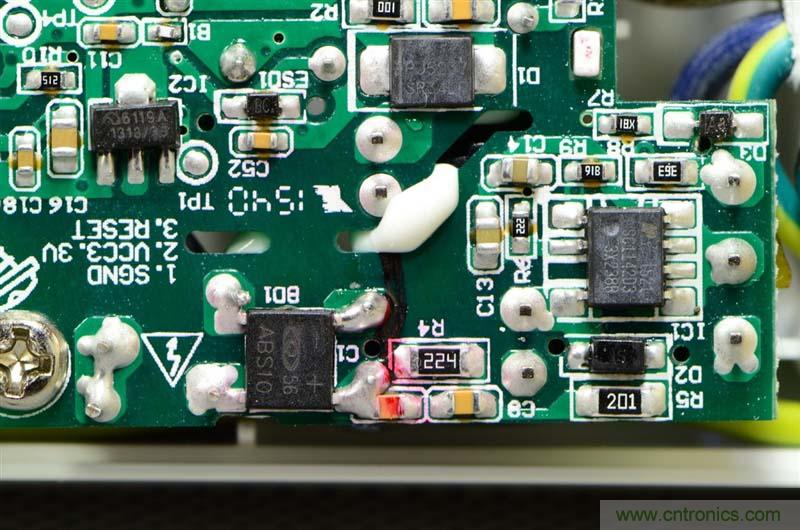

芯片特写
左上型号为：6119A，是WiFi?？榈墓┑缥妊?。右上型号为：SR34，肖特基二极管，是开关电源的整流，左下型号为：ABS10整流桥，作用是将AC输入整流成直流。
右下型号为：PI SC1142D3单芯片开关电源芯片。
PI的电源芯片，内置开关管，原边反馈，最大程度减小PCB面积及成本。并且具有极高的空载效率，非常适合插排这种长期在线的设备。

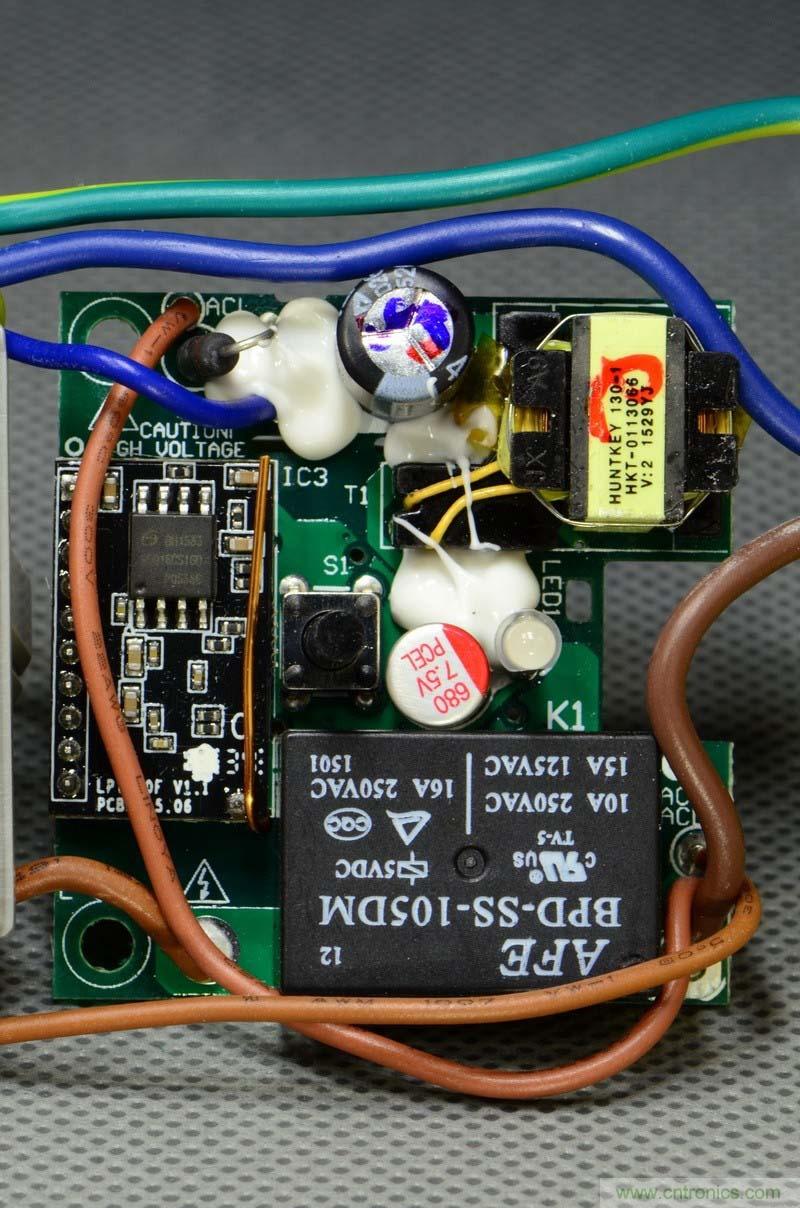

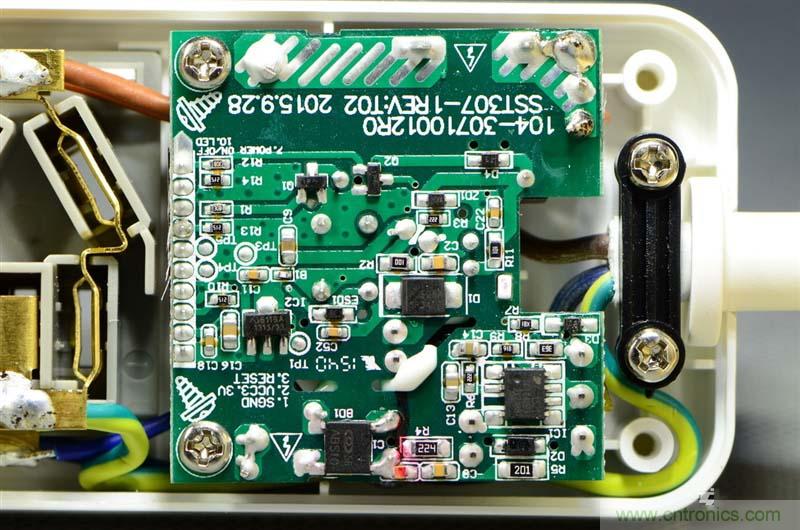

把电路板反过来可以看到右下角有一个低压继电器，左侧有Wi-Fi?？?，可以看到一根很短的铜线，这就是Wi-Fi的天线，右上有Wi-Fi?？楹图痰缙鞴┑绲缏贰?/div>
通过拆解，我们发现，这个插座内部一个继电器，属于所有插孔总控的方案。

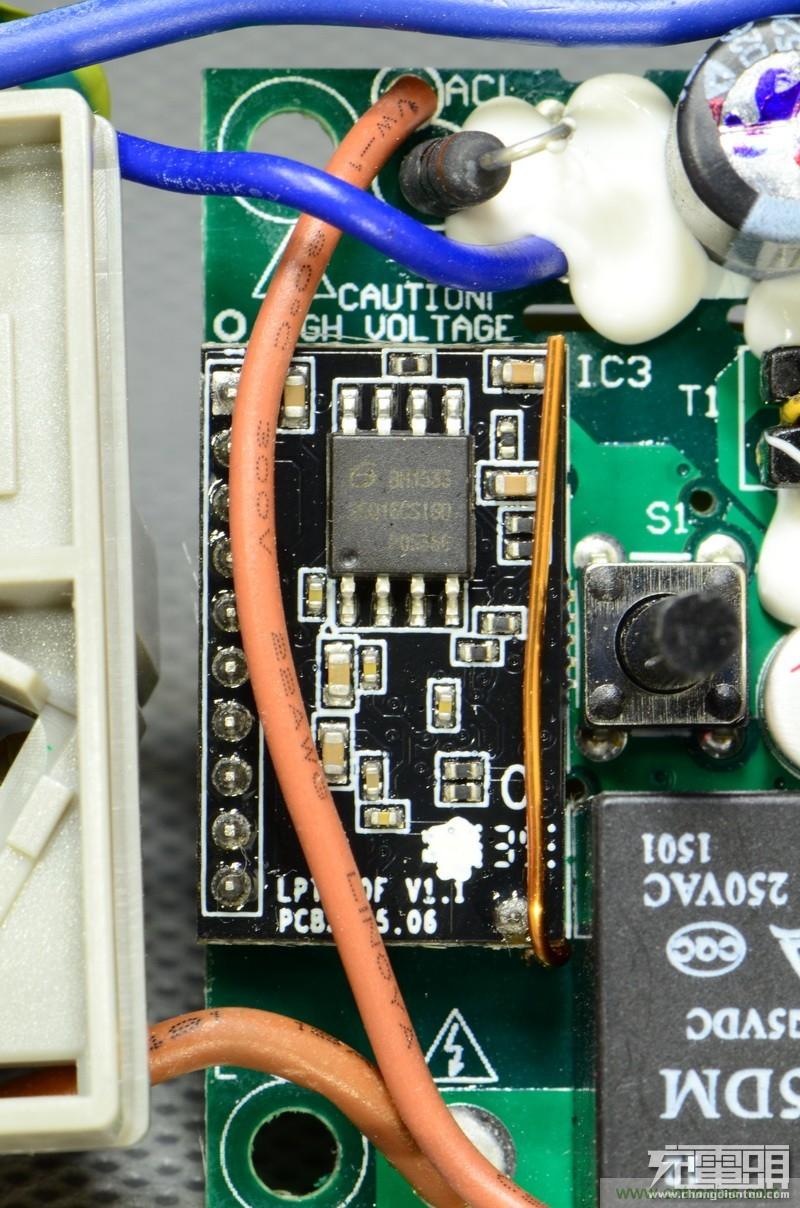

Wi-Fi上方的输入线，连接了一个保险电阻。在这里起到保险丝的作用，Wi-Fi?？樘匦?，主要的元件面在背面，正面只能看到一个8腿的小芯片。

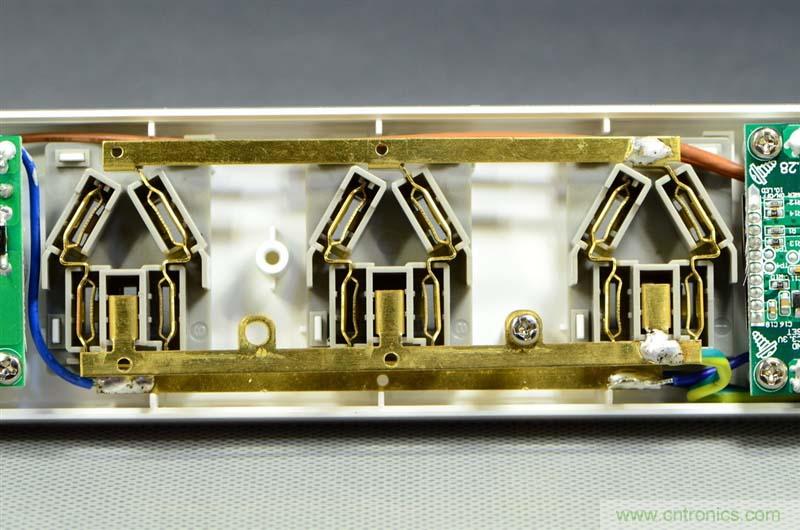

三个插座?？?，使用了高质量插排惯例的一体铜条设计。
USB输出单元全览，并没有发现USB智能识别芯片，两个USB口 D+D-都是短接模式。
这里依旧使用了美国PI的开关电源方案，大芯片内置开关管，提供同步整流信号输出，外置MOS管进行整流。
相比肖特基，有着更高的效率，同时还减小散热器成本，更易安排布局。

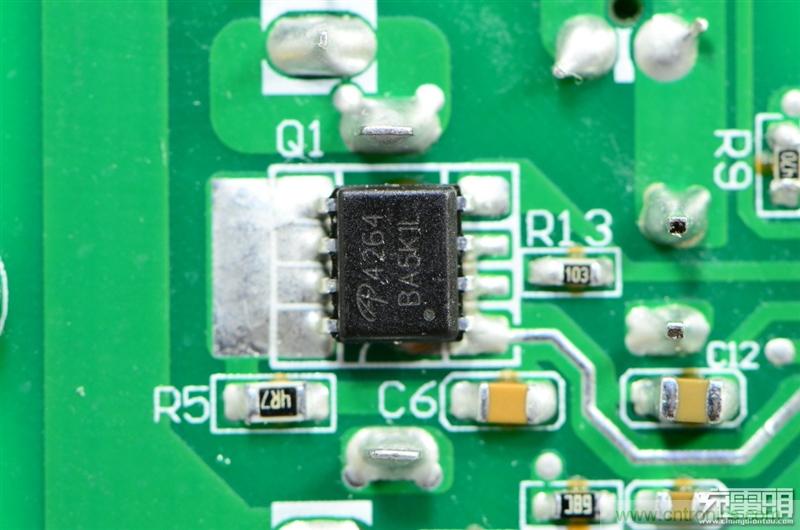

同步整流MOS管特写，型号为：AO4264。大电流走线做了加锡处理。

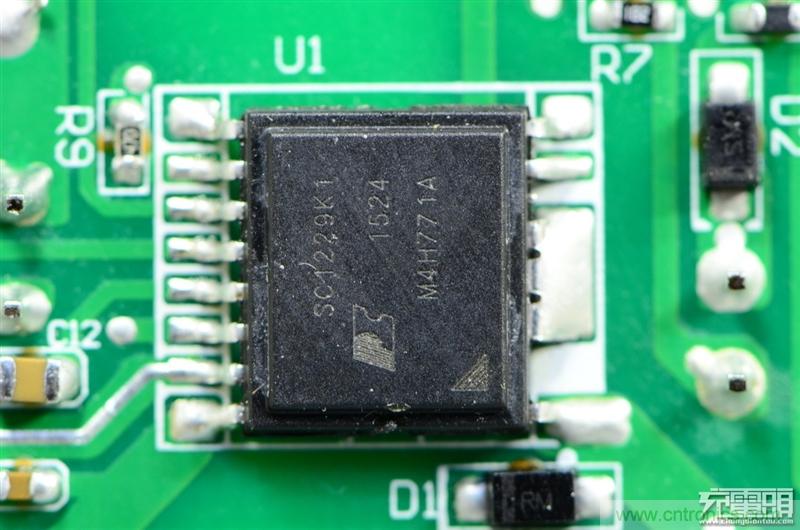

芯片特写，型号为：SC1229K1。PI的InnoSwitch系列。

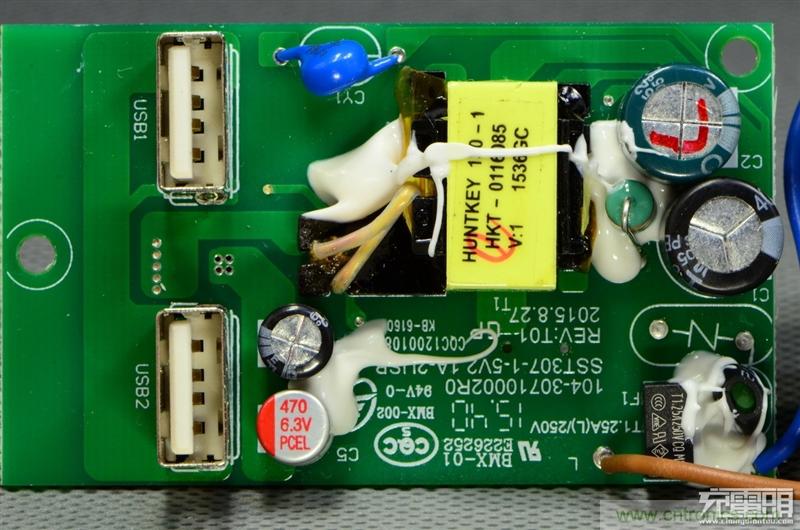

USB模块正面全貌，左侧有两个USB插座和输出滤波电容，一个普通电解电容加上固态电容的组合，中间有开关变压器，右侧有两个高压电解电容，右下方是保险和输入浪涌抑制元件。

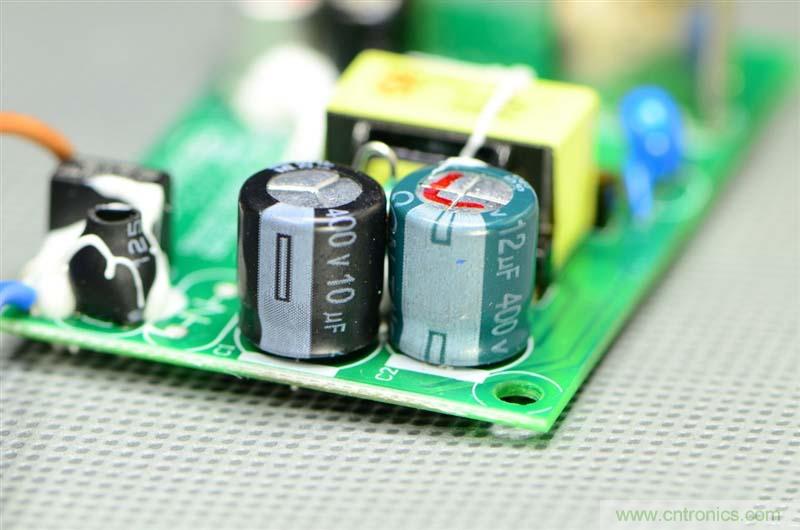

两个电解电容，400V10uF，400V12uF。22UF的总容量。热缩管内部的是NTC，用来抑制上电浪涌。
最后，短接模式，没有识别芯片的问题?？赡苁且蛭逑甙宓氖褂们榭觯谌粘６际且辜涑涞?，时间充裕，不需要大电流识别进行急速充电?；蛘卟逡桓鲂∫沟频炔恍枰侗鸬纳璞浮Ｖ苯尤サ羰侗鹦酒?，降低成本。

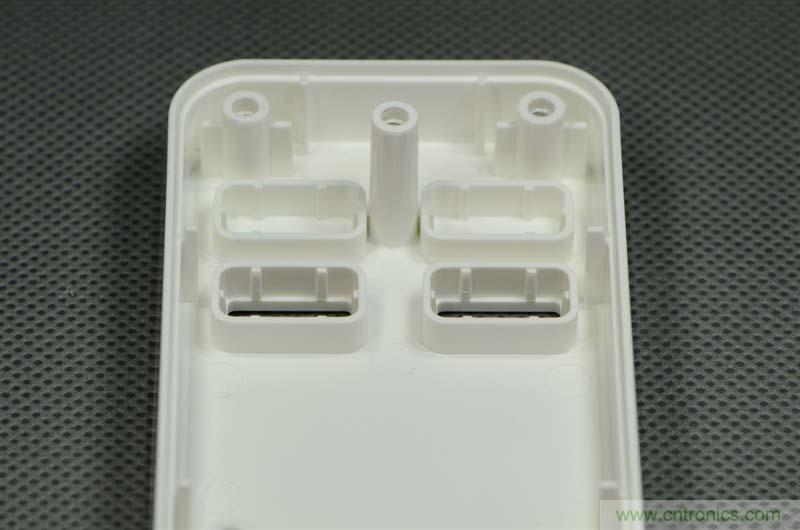

模具上预留了另外两个USB口，不排除这个插座可能有四个USB口的版本。
三、评测
首先把插座通电，Wi-Fi指示灯会闪烁。

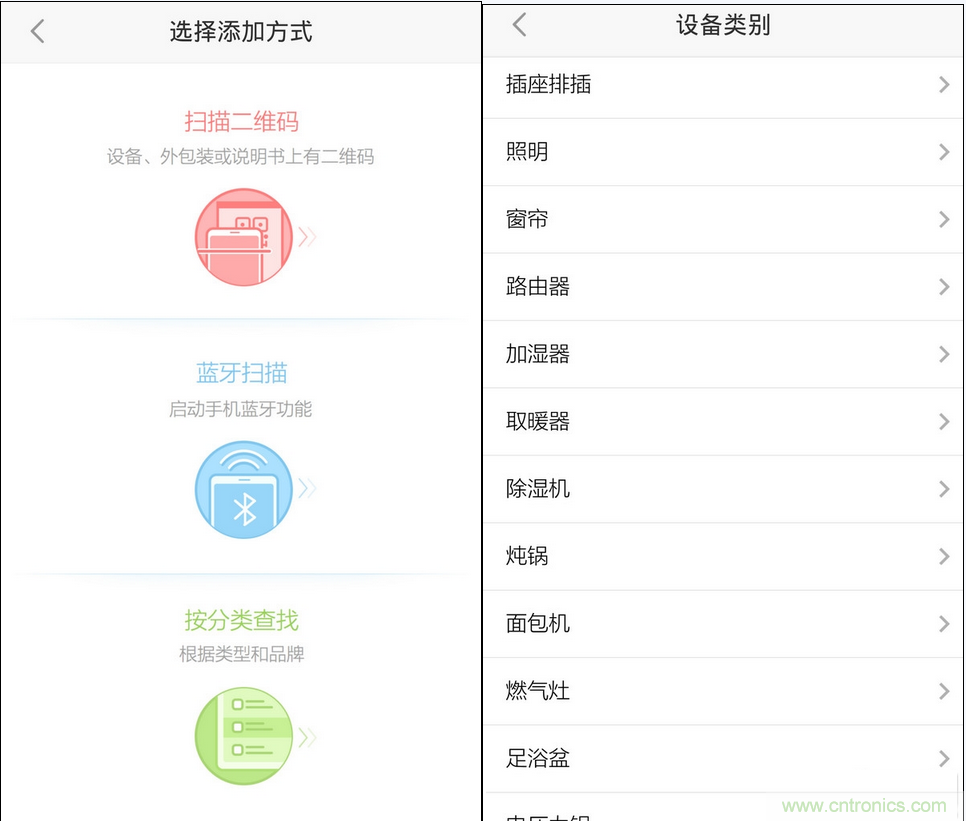

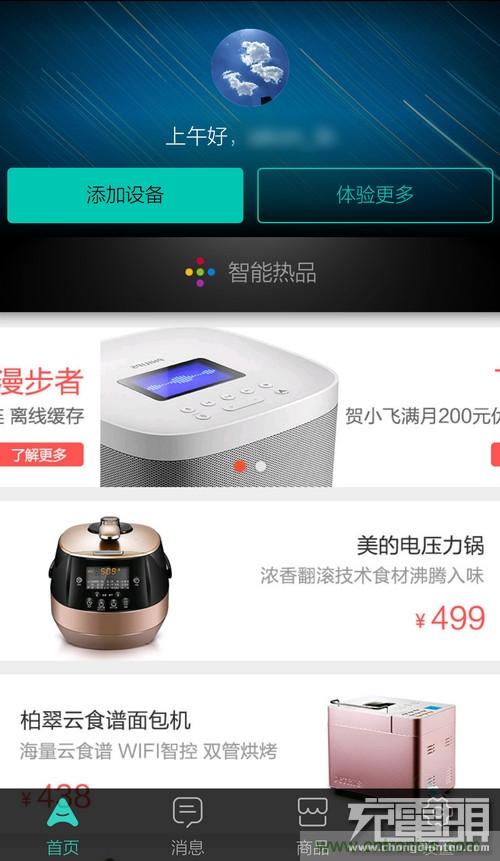

安装 App“阿里小智”，打开并用淘宝账号登录。

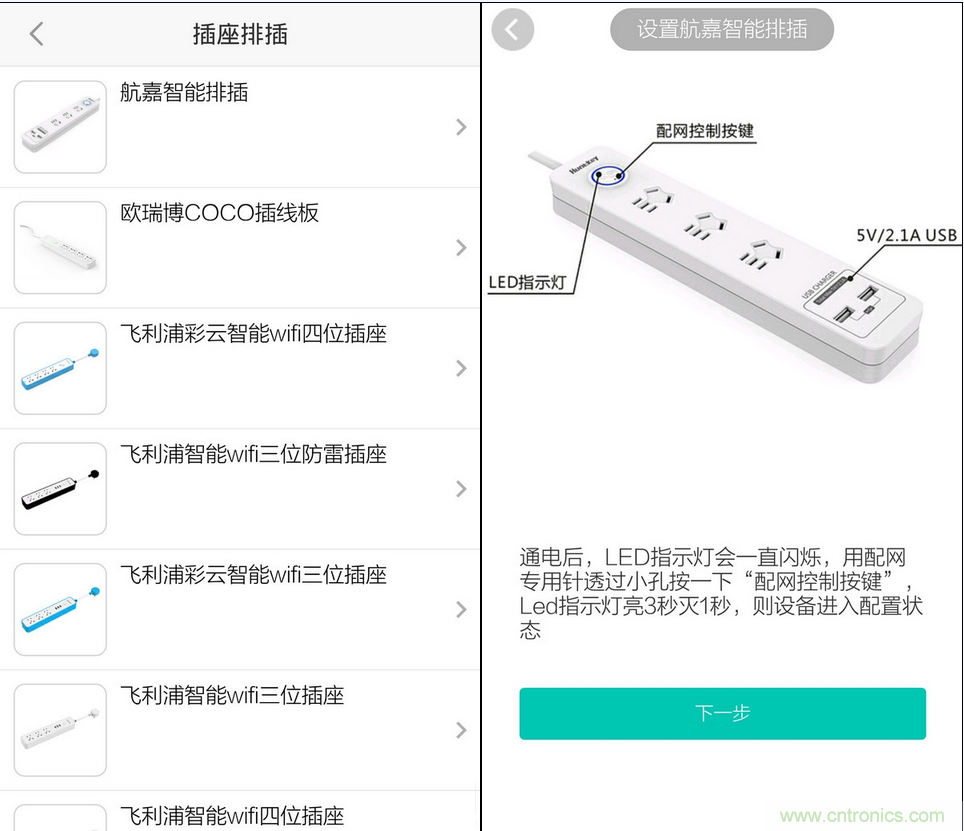

找到“航嘉智能插排”，

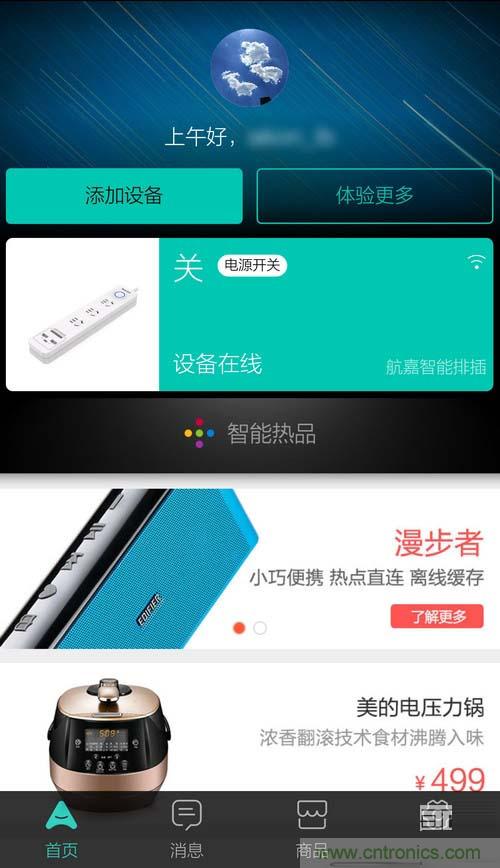

点击已经添加的插座，可以看到现在插座属于关闭状态，三个插座?？槭敲挥械绲摹?/div>
按一下开关图标，三个插座?？榻峁┑?，有四种模式可以选择，还可以制定计划。
无论我们在家里还是在外面，只要插座连接着网络，我们就可以控制三个220V的插座?？?，但是这里要特别注意的是，通过Wi-Fi无法控制USB输出，也就是说只要插座通电USB?？榫陀惺涑觥?/div>
2、USB 输出负载能力测试。

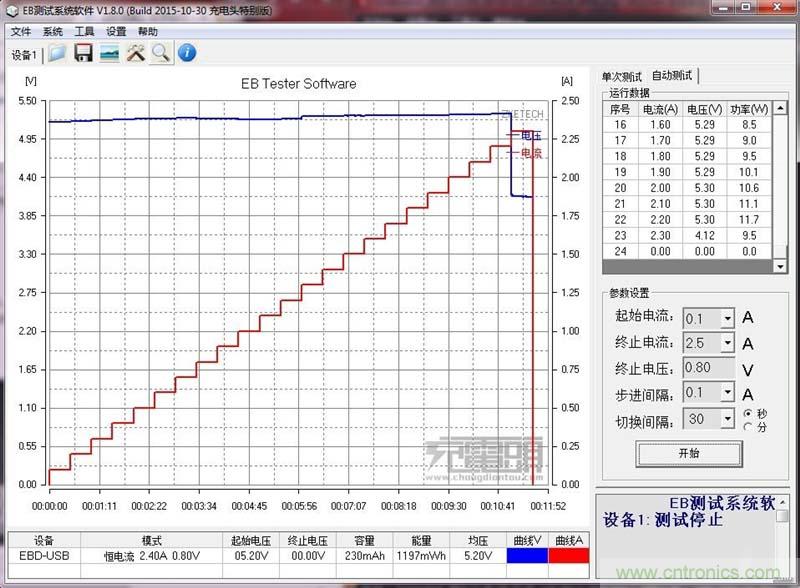

左口，2.20A@5.31V，达到标称的的 2.1A，并且有线补。
右口，2.20A@5.30V，达到标称的的 2.1A，并且有线补。

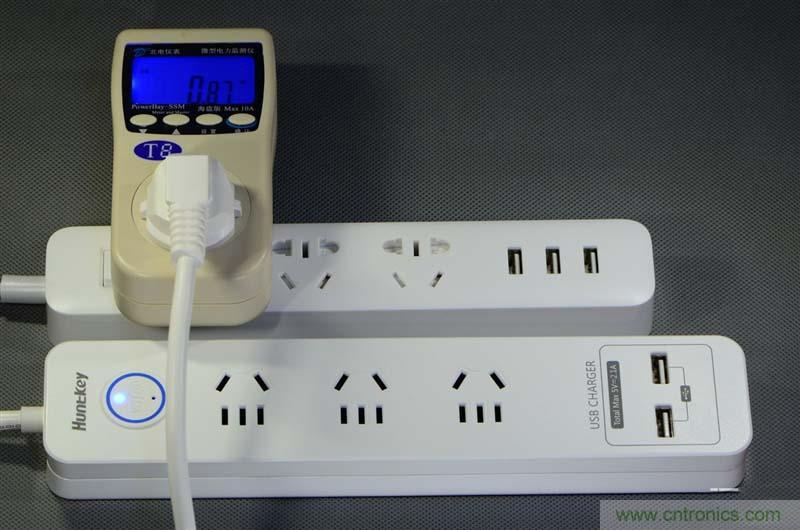

3、空载功耗测试

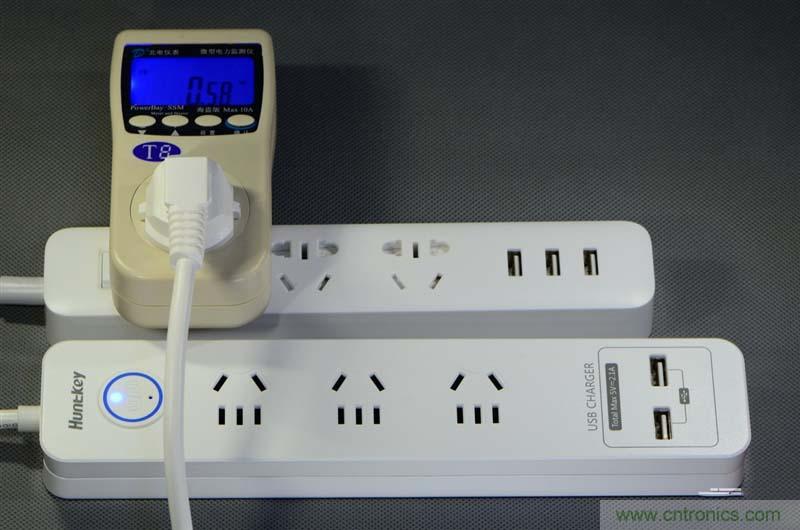

插座处于关闭状态下的最低空载功耗 0.29W。
插座处于关闭状态下的最高空载功耗 0.58W。
插座处于开启状态下的最低空载功耗 0.57W。
插座处于开启状态下的最高空载功耗0.87W，都控制得不错。
航嘉作为业内老牌的电气设备制造商，尤其是在PC电源、手机充电器和插线板三大领域颇有建树。此次联合阿里和魅族推出旗下第一款通过WiFi控制的智能插线板SST307-1，以对抗后起之秀——小米。胜负如何，看了文章就知道了。
